SiFlux 21-IP-E 40/160-4/2-SC-16-T4
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Указание Эксплуатация всей системы SiFlux, включая резервный насос (штрихованная характеристика), в стандартном исполнении не предусмотрена. Резервный насос служит исключительно в качестве запасного агрегата...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiFlux 21-IP-E 40/160-4/2-SC-16-T4

Технический паспорт

Характеристики

Указание

Эксплуатация всей системы SiFlux, включая резервный насос (штрихованная характеристика), в стандартном исполнении не предусмотрена. Резервный насос служит исключительно в качестве запасного агрегата при сбое одного из рабочих насосов (характеристика 1 и 2).

Мощность
Макс. температура перекачиваемой жидкости T100 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 125
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Количество резервных насосов1
Кол. рабочих насосов2
Степень защиты установкиIP 54
Мотор
Подключение к сети3~400 V, 50 Hz
Частота сети F50 Гц
Номинальная мощность электродвигателя P24.0 кВт
Номинальный ток (прим.) IN 3~400 В10.30 A
Электромагнитная совместимостьEN 61000
Материалы
Корпус насосаEN-GJL-250
Скользящее торцевое уплотнениеAQEGG
Система накопительных трубопроводовPainted steel
Промежуточный корпусEN-GJL-250
Рабочее колесоPPO-GF30
Статическое уплотнениеEPDM
Фундаментная рамаSteel galvanized
Вал насоса1.4021 [AISI420]
Данные для заказа
ИзделиеWilo
ТипSiFlux 21-IP-E 40/160-4/2-SC-16-T4
Арт.-№4189217
Вес, прим. m519 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальные внутренние диаметры трубы с напорной стороны RPD

DN 125

Номинальные внутренние диаметры трубы на стороне всасывания RPS

DN 125

Размеры H

1394 мм

Размеры H1

209 мм

Размеры HS

400 мм

Размеры L

1953 мм

Размеры LS

400 мм

Размеры P

1632 мм

Размеры P1

1382 мм

Размеры X

1500 мм

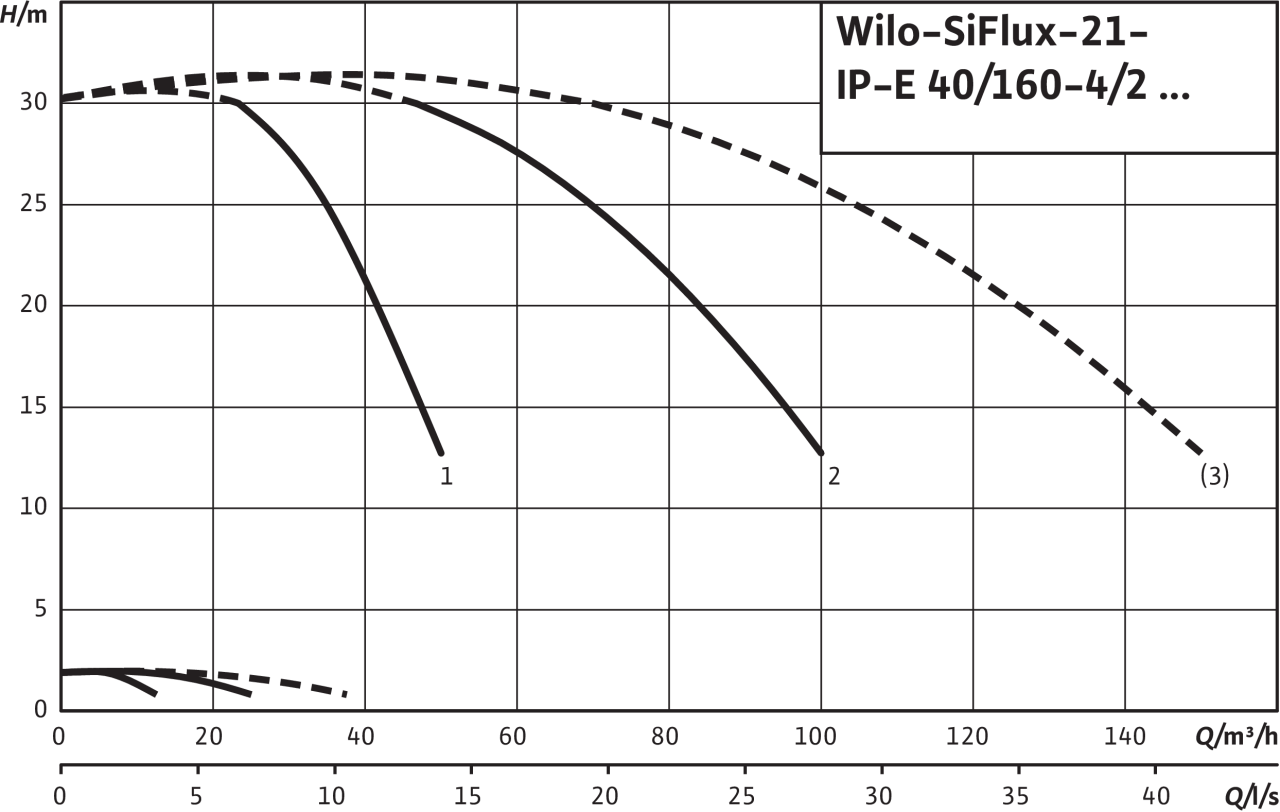

Характеристики

Характеристики

Указание

Эксплуатация всей системы SiFlux, включая резервный насос (штрихованная характеристика), в стандартном исполнении не предусмотрена. Резервный насос служит исключительно в качестве запасного агрегата при сбое одного из рабочих насосов (характеристика 1 и 2).

Схема подключения

Схема подключения

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипSiFlux 21-IP-E 40/160-4/2-SC-16-T4
Арт.-№4189217
Номер EAN4048482422138
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg519
Длина (нетто) mm1953
Ширина (нетто) mm1632
Высота (нетто) mm1394
Вес (брутто) kg723
Длина (брутто) mm2300
Ширина (брутто) mm2000
Высота (брутто) mm1400
Вид упаковкиСпециальная палета
Свойства упаковкиУпаковка для продажи
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

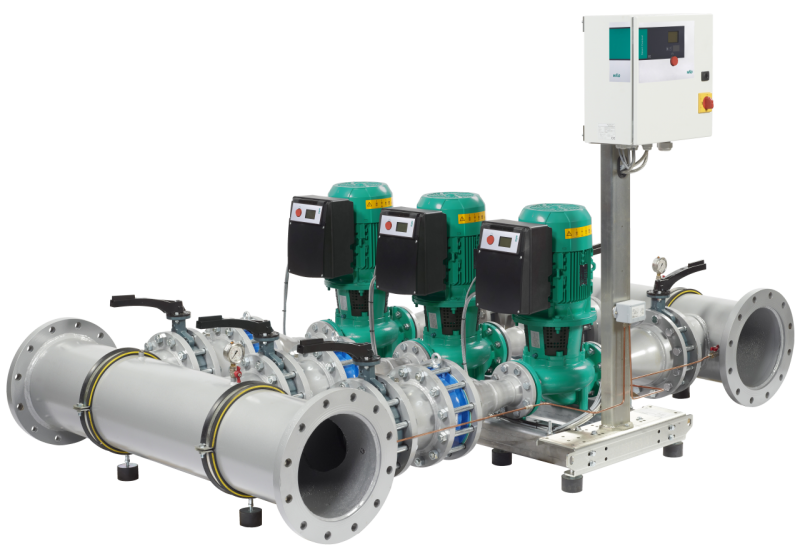

Высокоэффективная, предварительно смонтированная многонасосная установка для применения в системах отопления и кондиционирования, состоящая из опорной плиты с амортизаторами колебаний, фланцевыми распорками, 2 покрытыми лакокрасочным покрытием стальными распределителями с манометрами со стороны всасывания и нагнетания, энным количеством электронно регулируемых линейных насосов (включая 1 резервный насос), прибором управления SCe-HLKK с соединением, обратными клапанами со стороны конечного давления, ручными запорными клапанами, контрфланцами с уплотнением со стороны давления наддува и со стороны конечного давления, конусами и датчиком перепада давления с соединительными трубопроводами.

Данная готовая к эксплуатации, самостоятельная установка прежде все рассчитана на перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в закрытых контурах систем отопления, кондиционирования и охлаждения. Со скользящим торцовым уплотнением для перекачивания воды с макс. температурой +120 В°C.

Указание Если используются водогликолевые смеси (или перекачиваемые жидкости с вязкостью, отличной от вязкости чистой воды), то необходимо сначала получить разрешение от компании Wilo.

Компоненты

Прибор управления

Аппаратное обеспечение

Электронный регулятор Smart (SCe) в корпусе из листовой стали, включающий в себя внутренний блок питания, микропроцессор с «Soft-SPS», аналоговые и цифровые входы и выходы, ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, сообщений об ошибке и данных памяти истории. Светодиоды для индикации состояния установки (эксплуатация/неисправность). Настройка рабочих параметров и распознавание сообщений о неисправности посредством технологии «красная кнопка». Фиксируемый главный выключатель. Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности (SBM/SSM). Контакты для внешнего включения/выключения и второго заданного значения. Контроль целостности кабеля пути трансмиттера. Предохранение электродвигателей насосов и частотного преобразователя в версии с прямым запуском: посредством посредством защитного выключателя электродвигателя, а в версии SD: защита предохранителем в сочетании с термоисполнительными элементами. Контактор для подключения насосов в версии SD комплектуется термоисполнительными элементами и реле времени для комбинации «звезда/треугольник».

Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин:

  • Давление - постоянное, p-c
  • Перепад давления - постоянный, dp-c
  • Регулятор температуры, n=f (Tx)
  • Регулятор частоты вращения, n=f (аналоговый вход)
  • Перепад температур – постоянный, dT

Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса Индикация фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения внешнего измерения/индикации (значение 10 В соответствует конечному значению датчика). Внешнее дистанционное изменение заданного значения посредством сигнала 4–20 мА.

Дополнительные расходы на опциональные модули и модули для связи с системами управления зданием и шинными системами (установка на заводе-изготовителе или позднее после технического выяснения).

Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор рабочего режима отдельных насосов и ручного режима в случае неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления). Реле изменения значения для сообщений положительных температурных коэффициентов, отдельных сообщений автономного режима и сообщений о неисправности. Преобразователь с 0/2-10 В на 0/4–20 мА, устройство плавного пуска для насосов пиковой нагрузки, подключение к системе BMS согласно VDI 3814.

Шинные системы: BACnet, шина LON, Modbus RTU.

Функции программного обеспечения

Автоматическое управление 1 – 4 насосами с частотно-управляемым главным насосом посредством сравнения заданных и фактических значений. Сигнал датчика 4-20 мA (контроль целостности кабеля) для фактического значения параметров регулирования. Управление через меню с символами и номерами меню. Можно выбрать 2 настройки параметров: простое меню (заданное значение и вид регулирования) или экспертное меню (эксплуатационные параметры и параметры регулирования). С или без резервного насоса: по выбору через технический отдел. Автоматическое переключение на резервный насос в случае неисправности рабочего насоса. Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический). Счетчик часов работы каждого насоса и установки. Индикация числа включения каждого насоса и установки.

Автоматически настраиваемое переключение насоса:

  • Стандартная настройка: «Импульс» – каждый раз при новом запросе происходит переключение главного насоса без учета рабочих часов
  • Альтернатива: переключение насосов по истечении рабочих часов, циклическая смена главного насоса по истечении заданного количества рабочих часов

Тестовый режим автоматического насоса («Pumpen-Kick» – кратковременное включение насоса)

  • может быть включен
  • Возможность свободного выбора периода времени между двумя тестовыми режимами насоса

Контроль максимальных и минимальных значений установки посредством настраиваемых времени задержки и предельных значений. Внешнее включение/выключение посредством контакта для отключения автоматического режима установки. Регистрирование последних 16 неисправностей. Переключение заданного значения, возможность включения второго заданного значения для каждого контакта. Возможность переключения логики между SBM и SSM. Заводские предварительные установки параметров для упрощения ввода в эксплуатацию/пусковое устройство.

Применимые стандарты

Электрическое оснащение машин EN 60204-1

EN 61439-1 и -2 – Низковольтные комплектные устройства распределения и управления

EN 61000-6-2 – ЭМС, помехоустойчивость в промышленных зонах

ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях

EN 61000-6-3 (только для SC-FC до 7,5 кВт, кроме того: EN 61000-6-4 – Помехи, создаваемые в промышленных зонах)

Предельные значения для КПД электродвигателя согласно IEC TS 60034-31 ред. 1

насосов

Центробежный насос с сухим ротором линейного типа с встроенным частотным преобразователем для электронного управления в режиме «Постоянный перепад давления» (dp-c).

Панель ручного управления с одной нажимной кнопкой

  • Определение заданного значения или регулирование частоты вращения
  • Выбор режима регулирования

?p-c (постоянный перепад давления)

n постоянный (частота вращения)

ПИД-регулятор

  • Вкл./выкл. насоса
  • Выбор режим работы (для эксплуатации сдвоенных насосов):
  • Режим работы «основной/резервный»
  • работа двух насосов
  • конфигурация рабочих параметров;
  • подтверждение неисправности

Экран насоса для индикации следующих параметров:

  • Режим регулирования
  • заданное значение (перепад давления или частота вращения);
  • ошибки и предупреждения;
  • текущие значения (напр., потребляемый ток, текущее значение датчика);
  • эксплуатационные данные (напр., расход тока, часы работы)
  • данные о состоянии (напр., статус реле SSM и SBM);
  • данные о приборе (напр., обозначение насоса).

Интерфейсы

  • Управляющий вход «Выкл. по приоритету»
  • Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса)
  • Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для режима регулирования (DDC) или для дистанционного регулирования заданных значений
  • Аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для сигнала фактического значения датчика давления
  • Инфракрасный интерфейс для беспроводной связи с IR-модулем Wilo и устройством управления и техобслуживания IR-монитора Wilo
  • Разъем для IF-модуля Wilo для подключения к автоматизированной системе управления зданием
  • Конфигурируемые беспотенциальные для сообщений о неисправностях, рабочих сообщений/сообщений о готовности
  • Интерфейс для подключения двухнасосного режима

Трехфазный электродвигатель, класс эффективности IE2, с частотным преобразователем, интегрированной системой управления сдвоенными насосами, устанавливаемым временным интервалом для смены насосов (в режиме работы сдвоенного насоса), встроенной полной защитой электродвигателя, различными режимами работы для режима нагревания (HV) или кондиционирования (AC), блокировкой доступа, различными панелями управления: Стандарт/Техническое обслуживание

Комплект поставки

  • Многонасосная установка Wilo-SiFlux
  • Инструкция по монтажу и эксплуатации Wilo-SiFlux
  • Инструкция по монтажу и эксплуатации насоса
  • Инструкция по монтажу и эксплуатации прибора управления
Мощность
Макс. температура перекачиваемой жидкости T100 В°C
Температура окружающей среды, макс. T40 В°C
Количество резервных насосов1
Кол. рабочих насосов2
Мотор
Подключение к сети3~400 V, 50 Hz
Материалы
Корпус насосаEN-GJL-250
Вал насоса1.4021 [AISI420]
Рабочее колесоPPO-GF30
Статическое уплотнениеEPDM
Промежуточный корпусEN-GJL-250
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 125
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 125
Данные для заказа
Вес, прим. m519 кг
ТипSiFlux 21-IP-E 40/160-4/2-SC-16-T4
Арт.-№4189217
