Сигнальные кабели для SINAMICS S120
Производитель —
Оценка (средняя 4)
Кабели MOTION-CONNECT DRIVE-CLiQ
Сигнальные кабели предварительно собираются и продаются метражом для подключения множества компонентов.
Существуют следующие типы кабелей:
Кабели DRIVE‑CLiQ
Кабели MOTION‑CONNECT DRIVE‑CLiQ
Готовые кабели MOTION‑CONNECT....
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Сигнальные кабели для SINAMICS S120
Кабели MOTION-CONNECT DRIVE-CLiQ
Сигнальные кабели предварительно собираются и продаются метражом для подключения множества компонентов.
Существуют следующие типы кабелей:
- Кабели DRIVE‑CLiQ
- Кабели MOTION‑CONNECT DRIVE‑CLiQ
- Готовые кабели MOTION‑CONNECT.
Область применения
Кабели DRIVE‑CLiQ
используются для подключения компонентов со штекерами DRIVE-CLiQ, которые имеют отдельный или внешний блок питания 24 В DC.
Кабели DRIVE-CLiQ для подключения сетевых модулей/модулей двигателя с блоком управления входят в объем поставок соответствующих сетевых модулей/модулей двигателя.
Кабели MOTION‑CONNECT DRIVE‑CLiQ
используются, если компоненты со штекерами DRIVE-CLiQ должны соответствовать высоким требованиям, таким как, механическое напряжение или маслоустойчивость, например, для соединений за пределами электрошкафа между:
- модулями двигателя и сенсорными модулями
- модулями двигателя и двигателями с интерфейсом DRIVE‑CLiQ.
Кабели MOTION‑CONNECT DRIVE‑CLiQ имеютжилы 24‑В‑DC.
ГотовыекабелиMOTION‑CONNECT
используются, если датчики положения двигателей без интерфейса DRIVE-CLiQ подключаются к сенсорным модулям.
Интеграция
Обзор подключений для блока управления CU320

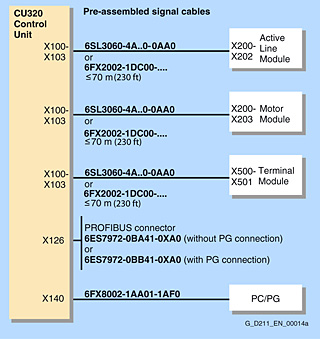

Обзор подключений для блока управления CU320, формат книги

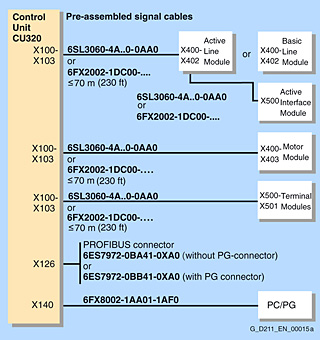

Обзор подключений для блока управления CU320, формат шасси

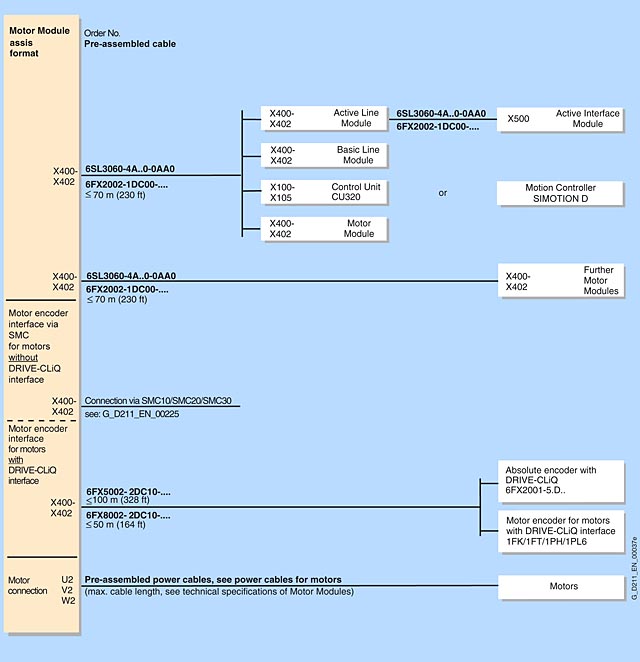

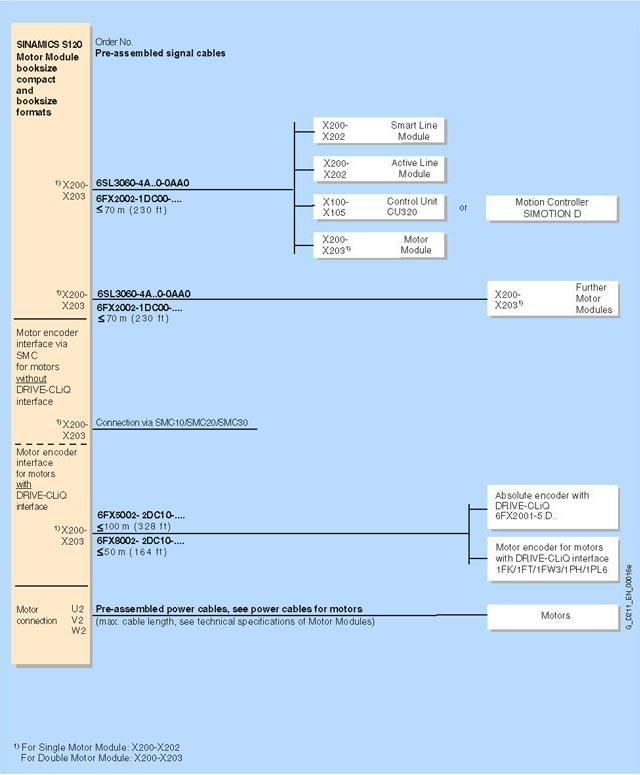

Обзор подключений для сетевых модулей и модулей двигателя в формате книги
Кабели DRIVE‑CLiQтипа 6SL3060‑4A❑❑0‑0AA0, необходимые для стандартной конфигурации, входят в объем поставки сетевых модулей и модулей двигателя. В этом случае модули необходимо устанавливать непосредственно рядом друг с другом в одну линию.
Обзор подключений для сетевых модулей и модулей двигателя в формате шасси
Кабели DRIVE‑CLiQтипа 6SL3060‑4A❑❑0‑0AA0, необходимые для стандартной конфигурации, входят в объем поставки сетевых модулей и модулей двигателя. В этом случае модули необходимо устанавливать непосредственно рядом друг с другом в одну линию.
Сборные сигнальные кабели DRIVE CliQ
| Сигнальный кабель DRIVE-CLiQ без сердцевин 24 В DC |
|||
|---|---|---|---|
| Вид | Длина | Степень защиты Соединитель |
Заказной номер |
| Фиксированная длина | 0.11 м (0.36 фута) 0.16 м (0.52 фута) 0.21 м (0.69 фута) 0.26 м (0.85 фута) 0.31 м (1.02 фута) 0.36 м (1.18 фута) 0.41 м (1.35 фута) 0.60 м (1.97 фута) 0.95 м (3.12 фута) 1.20 м (3.94 фута) 1.45 м (4.76 фута) 2.80 м (9.19 фута) 5.00 м (16.4 фута) | IP20/IP20 | 6SL3060‑4AB00‑0AA0 6SL3060‑4AD00‑0AA0 6SL3060‑4AF00‑0AA0 6SL3060‑4AH00‑0AA0 6SL3060‑4AK00‑0AA0 6SL3060‑4AM00‑0AA0 6SL3060‑4AP00‑0AA0 6SL3060‑4AU00‑0AA0 6SL3060‑4AA10‑0AA0 6SL3060‑4AW00‑0AA0 6SL3060‑4AF10‑0AA0 6SL3060‑4AJ20‑0AA0 6SL3060‑4AA50‑0AA0 |
| Количество метров | Макс. 70 м (230 фт) Макс. 70 м (230 фт) | IP20/IP20 IP67/IP67 | 6FX2002‑1DC00‑…. 6FX2002‑1DC20‑…. |
| Код длины | …. | ||
| Кодирующая система | Тип двигателя | Длина, макс. | Степень защиты Штекер | Сигнальные кабели DRIVE-CLiQ с сердцевинами 24 В DC |
|
|---|---|---|---|---|---|
| Заказной номер | |||||
| Кодирующие системы для двигателей с интерфейсом DRIVE-CLiQ: Инкрементный шифратор, Абсолютный шифратор, синусно-косинусный преобразователь Абсолютный шифратор с DRIVE-CLiQ 6FX2001‑5.D.. |
1FK7/1FT6/1FT7/1FW3/1PH4/1PH7/1PL6/1PM4/1PM6 | 50 м (164 фт) | IP20/IP20 | 6FX8002‑2DC00‑…. | |
| 100 м (328 фт) | 6FX5002‑2DC00‑…. | ||||
| 50 м (164 фт) | IP20/IP67 | 6FX8002‑2DC10‑…. | |||
| 100 м (328 фт) | 6FX5002‑2DC10‑…. | ||||
| 50 м (164 фт) | IP67/IP671) | 6FX8002‑2DC20‑…. | |||
| 100 м (328 фт) | 6FX5002‑2DC20‑…. | ||||
| MOTION-CONNECT 500 MOTION-CONNECT 800 | 5 8 |
||||
| Код длины | …. | ||||
Сборные сигнальные кабели
| Кодирующая система | Тип двигателя | Интерфейс | Длина, макс. | Степень защиты Штекер | Основные кабели | Дополнения |
|---|---|---|---|---|---|---|
| Заказной номер | Заказной номер | |||||
| Инкрементный датчик sin/cos 1 Vpp 2048 S/R | ||||||
|
1FK3)/1FT/1FW3/1PH4/1PH7/1PL6 | SMC20 | 100 м (328 фт) | IP20/IP67 | 6FX❑002‑2CA31‑…. | 6FX❑002‑2CA34‑…. |
|
1PH4/1PH7/1PL6/1PM4/1PM6 | SMC20 | 50 м (164 фт) | IP20/IP67 | 6FX8002‑2CA80‑…. | 6FX❑002‑2CA34‑…. |
| Инкрементный датчик sin/cos 1 Vpp 2048 S/R | 1FK701 | SMC20 | 50 м (164 ft) | IP20/IP67 | 6FX❑002‑2CA20‑…. | 6FX5002‑2CA24‑…. |
| Инкрементный датчик sin/cos 1 Vpp 2048 S/R | 1FS6 | SMC20 | 50 м (164 ft) | IP20/IP67 | 6FX5002‑2XA00‑…. | – |
| Инкрементный датчик HTL | 1PH7/1PH4/1PL6 | SMC30 | 100 м (328 ft) 300 м (984 ft)5) |
IP20/IP67 | 6FX❑002‑2AH00‑…. | 6FX❑002‑2AH04‑…. |
| Инкрементный датчик HTL 24 В DC 6FX2001-4 |
SMC30 | 100 м (328 ft) | 6FX5002‑2CA12‑…. | – | ||
| Инкрементный датчик TTL RS 422 6FX2001‑2 | ||||||
|
SMC30 | 100 м (328 ft) | IP20/IP67 | 6FX❑002‑2CD01‑…. | 6FX❑002‑2CB54‑…. | |
|
SMC30 | 100 м (328 ft) | IP20/IP67 | 6FX❑002‑2CD24‑…. | 6FX❑002‑2CB54‑…. | |
| Инкрементный датчик HTL 5 V DC | 1PH7/1PH4/1PL6 | CU310DP | 100 м (328 ft) | IP20/IP67 | 6FX❑002‑2AH10‑…. | – |
| Инкрементный датчик HTL 5 В DC | 1LA2) | CU310DP | 300 м (984 ft) | IP20/IP67 | 6SX7002‑0AN30‑…. | – |
| Инкрементный датчик HTL тип 1XP8001 | 1LA2) | SMC30 | IP20/IP67 | |||
|
100 м (328 ft) | 6SX7002‑0AL00‑…. | – | |||
|
300 м (984 ft)5) | 6SX7002‑0AN00‑…. | – | |||
|
300 м (984 ft)5) | 6SX7002‑0AN10‑…. | – | |||
| Инкрементный датчик sin/cos 1 Vpp 6FX2001-3 |
SMC20 | 50 м (164 ft) | IP20/IP67 | 6FX❑002‑2CG00‑…. | 6FX❑002‑2CB54‑…. | |
| Инкрементный датчик sin/cos 1 Vpp 5 V DC | SME20 | 3 м (9.84 ft) | 6FX❑002‑2CB54‑…. | – | ||
| Прямолинейный инкрементальный датчик sin/cos 1 Vpp | 1FN34)/1FW6 | SME120 | 6FX7002‑2CB54‑…. | – | ||
| MOTION‑CONNECT 500 | 5 | 5 | ||||
| MOTION‑CONNECT 800 | 8 | 8 | ||||
| Код длины | …. | …. | ||||
Сборные сигнальные кабели
| Кодирующая система | Тип двигателя | Интерфейс | Длина, макс. | Степень защиты Штекер | Основные кабели | Дополнения |
|---|---|---|---|---|---|---|
| Заказной номер | Заказной номер | |||||
| Абсолютный датчик с SSI 6FX2001‑5.S.. | SMC30 | IP20/IP67 | 6FX❑002‑2CC11‑…. | – | ||
|
100 м (328 ft) | |||||
| Абсолютный датчик с SSI 5 В DC | SME25 | 3 м (9.84 ft) | 6FX❑002‑2AD04‑…. | – | ||
| Базовый/абсолютный датчик с EnDat | 1FK3)/1FT/1FW3/1PH4/1PH7/1PL6 | SMC20 | 100 м (328 ft) | IP20/IP67 | 6FX❑002‑2EQ10‑…. | 6FX❑002‑2EQ14‑…. |
| Абсолютный датчик с EnDat 512 S/R | 1FK701 | SMC20 | 50 м (164 ft) | IP20/IP67 | 6FX❑002‑2EQ20‑…. | 6FX5002‑2EQ24‑…. |
| Абсолютный датчик с EnDat 2048 S/R | 1FS6 | SMC20 | 50 м (164 ft) | IP20/IP67 | 6FX5002‑2XQ10‑…. | – |
| Абсолютный датчик с EnDat 6FX2001‑5.E.. | SMC20 | 100 м (328 ft) | IP20/IP67 | 6FX❑002‑2CH00‑…. | 6FX❑002‑2AD04‑…. | |
| Абсолютный датчик с EnDat 5 В DC | SME25 | 3 м (9.84 ft) | 6FX❑002‑2AD04‑…. | – | ||
| Прямолинейный аб-солютный датчик EnDat | 1FN34)/1FW6 | SME125 | 6FX7002‑2AD04‑…. | – | ||
| Резольвер | ||||||
|
1FK3)/1FT/1FW3 | SMC10 | 50 м (164 ft) | IP20/IP67 | 6FX❑002‑2CF02‑…. | 6FX❑002‑2CF04‑…. |
|
1FK3)/1FT/1PH7/1PL6 | IP20/IP67 | 130 м (426 ft) | IP20/IP67 | ||
| Резольвер | 1FK701 | SMC10 | 50 м (164 ft) | IP20/IP67 | 6FX❑002‑2CF20‑…. | 6FX5002‑2CF24‑…. |
| PTC термистор для соединения с расцепляющим устройством 3RN10 | 1FS6 | – | Неограничено | – | 6FX5002‑1XA04‑…. | – |
| Датчик температуры | 1FN3100 … 1FN31504) | SME120/SME125 | 6FX7002‑2SL01‑…. | 6FX7002-2SL10-…. | ||
| Датчик температуры | 1FN3300 … 1FN39004) | SME120/SME125 | 6FX7002‑2SL02‑…. | 6FX7002-2SL10-…. | ||
| Датчик температуры | 1FW6 | SME120/SME125 | 6FX7002-2SL10-…. | – | ||
| MOTION‑CONNECT 500 | 5 | 5 | ||||
| MOTION‑CONNECT 800 | 8 | 8 | ||||
| Код длины | …. | …. | ||||
Максимальная указанная длина кабеля (основная длина плюс удлинения) не должна превышаться. Общая максимальная разрешенная длина сокращается на 2 м (6,56 фт) на каждый момент прерывания.
