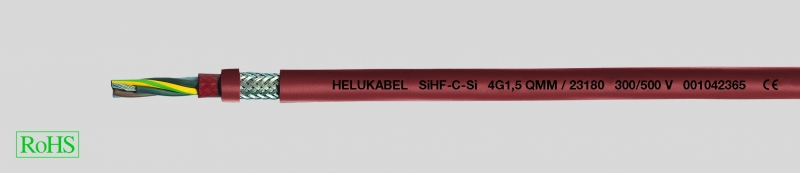

SiHF-C-Si, силиконовый кабель, безгалогеновый, ЭМС, экранированный, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный силиконовый кабель с повышенной термостойкостью на основании
DIN VDE 0250 Часть 1 и
DIN VDE 0285-525-2-83/
DIN EN 50525-2-83
Температурный диапазон
от -60 °C до +180 °C
(кратковременно +220 °C)
Предельная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SiHF-C-Si, силиконовый кабель, безгалогеновый, ЭМС, экранированный, с разметкой метража
-
Специальный силиконовый кабель с повышенной термостойкостью на основанииDIN VDE 0250 Часть 1 иDIN VDE 0285-525-2-83/DIN EN 50525-2-83
-
Температурный диапазонот -60 °C до +180 °C(кратковременно +220 °C)
-
Предельная температура проводникапри эксплуатации +180 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 2000 В
- Напряжение пробоя мин. 5000 В
-
Сопротивление изоляциимин. 200 МОм x км
-
Допустимая токовая нагрузка при температуре окружающей среды до +145°C в соответствии с DIN VDE 0100для более высоких температур:150 °C — допустимая нагрузка 100%155 °C — допустимая нагрузка 91%160 °C — допустимая нагрузка 82%165 °C — допустимая нагрузка 71%170 °C — допустимая нагрузка 58%175 °C — допустимая нагрузка 41%
-
Минимальный радиус изгибаподвижно 10х Ø кабелястационарно 5x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 20x106 сДж/кг (до 20 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил из силиконового каучука
-
Маркировка жил в соответствии с DIN VDE 0293-308Цвета жил— до 5 жил — цветовая маркировка— от 6 жил — черные жилы с цифровой маркировкой белого цвета
- Жёлто-зелена жила заземления для трех жил и более
- Повивная скрутка жил с оптимальным шагом
- Внутренняя оболочка из силиконового каучука
- Оплётка из лужёной медной проволоки, покрытие пр. 85%
- Общая внешняя оболочка из силиконового каучука
- Цвет оболочки преимущественно красно-коричневый
- С разметкой метража
-
Устойчив квысокомолекулярным маслам, растительным и животным жирам, спиртам, пластификаторам и клофенам, разбавленным кислотам, щелочам и солевым растворам, окислителям, тропическим воздействиям, морской воде, кислороду, озону
- при фиксированном монтаже следует прокладывать только в открытых, проветриваемых трубопроводах или каналах. В противном случае при прекращении подачи воздуха в сочетании с температурами выше 90°C снижаются механические свойства силикона
Испытания
-
Не содержит галогеновв соответствии с DIN VDE 0482 часть 267/DIN EN 50267-2-2/ IEC 60754-2 (DIN VDE 0472 часть 813)
-
Воспламеняемостьне распространяющий горения, испытание в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
Аналоги без экрана:SiHF
Силиконовые кабели применяются в тех областях, где изоляция кабеля подвергается высоким температурным колебаниям. Из-за хорошей погодоустойчивости силиконовые кабели можно использовать как при высоких, так и при низких температурах до -60°C. В особенности подходит для применения на электростанциях. Также пригоден для использования на металлургических, сталепрокатных заводах, в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах, в прожекторах и мощных осветительных и нагревательных приборах всех видов. Благодаря высокой плотности экрана обеспечивается отсутствие помех при передаче сигналов или импульсов. Идеальный, защищённый от помех силиконовый кабель может использоваться для наружного применения.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обеих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 23151 | 2 x 0,5 | 8,0 | 55,5 | 101,0 | 20 |
| 23152 | 3 G 0,5 | 8,3 | 60,8 | 118,0 | 20 |
| 23153 | 4 G 0,5 | 9,1 | 66,5 | 131,0 | 20 |
| 23154 | 5 G 0,5 | 9,9 | 81,6 | 153,0 | 20 |
| 23155 | 7 G 0,5 | 10,9 | 92,2 | 173,0 | 20 |
| 23156 | 10 G 0,5 | 12,8 | 124,0 | 242,0 | 20 |
| 23157 | 12 G 0,5 | 13,5 | 134,4 | 263,0 | 20 |
| 23158 | 16 G 0,5 | 15,1 | 170,2 | 326,0 | 20 |
| 23159 | 18 G 0,5 | 15,9 | 181,0 | 351,0 | 20 |
| 23291 | 25 G 0,5 | 18,5 | 230,1 | 348,0 | 20 |
| 23160 | 2 x 0,75 | 9,0 | 61,4 | 124,0 | 18 |
| 23161 | 3 G 0,75 | 9,4 | 69,1 | 136,0 | 18 |
| 23162 | 4 G 0,75 | 10,4 | 86,7 | 159,0 | 18 |
| 23163 | 5 G 0,75 | 11,3 | 95,2 | 180,0 | 18 |
| 23164 | 7 G 0,75 | 12,0 | 113,3 | 212,0 | 18 |
| 23165 | 10 G 0,75 | 13,9 | 165,2 | 306,0 | 18 |
| 23166 | 12 G 0,75 | 15,2 | 180,3 | 333,0 | 18 |
| 23167 | 16 G 0,75 | 16,9 | 212,2 | 418,0 | 18 |
| 23168 | 18 G 0,75 | 18,0 | 282,1 | 453,0 | 18 |
| 23292 | 25 G 0,75 | 20,8 | 297,4 | 468,0 | 18 |
| 23169 | 2 x 1 | 9,4 | 66,7 | 132,0 | 17 |
| 23170 | 3 G 1 | 9,8 | 86,2 | 153,0 | 17 |
| 23171 | 4 G 1 | 11,1 | 96,8 | 173,0 | 17 |
| 23172 | 5 G 1 | 12,0 | 108,3 | 202,0 | 17 |
| 23173 | 7 G 1 | 12,7 | 141,2 | 243,0 | 17 |
| 23174 | 10 G 1 | 14,7 | 190,0 | 238,0 | 17 |
| 23175 | 12 G 1 | 15,8 | 209,8 | 371,0 | 17 |
| 23176 | 16 G 1 | 17,4 | 251,8 | 468,0 | 17 |
| 23177 | 18 G 1 | 18,5 | 297,4 | 526,0 | 17 |
| 23293 | 25 G 1 | 21,8 | 329,0 | 559,0 | 17 |
| 23178 | 2 x 1,5 | 10,8 | 87,7 | 172,0 | 16 |
| 23179 | 3 G 1,5 | 11,2 | 103,5 | 198,0 | 16 |
| 23180 | 4 G 1,5 | 12,0 | 131,7 | 235,0 | 16 |
| 23181 | 5 G 1,5 | 12,8 | 148,5 | 281,0 | 16 |
| 23182 | 7 G 1,5 | 13,6 | 193,4 | 345,0 | 16 |
| 23183 | 10 G 1,5 | 14,7 | 268,5 | 482,0 | 16 |
| 23184 | 12 G 1,5 | 15,8 | 298,4 | 531,0 | 16 |
| 23185 | 16 G 1,5 | 17,4 | 362,3 | 662,0 | 16 |
| 23186 | 18 G 1,5 | 20,6 | 394,0 | 720,0 | 16 |
| 23294 | 25 G 1,5 | 24,2 | 488,2 | 791,0 | 16 |
| 23187 | 2 x 2,5 | 12,0 | 122,3 | 230,0 | 14 |
| 23188 | 3 G 2,5 | 12,9 | 147,7 | 275,0 | 14 |
| 23189 | 4 G 2,5 | 13,8 | 188,6 | 340,0 | 14 |
| 23190 | 5 G 2,5 | 14,8 | 214,9 | 394,0 | 14 |
| 23191 | 7 G 2,5 | 15,8 | 265,7 | 488,0 | 14 |
| 23192 | 4 G 4 | 16,0 | 294,0 | 520,0 | 12 |
| 23193 | 5 G 4 | 17,4 | 374,0 | 653,0 | 12 |
| 23150 | 2 x 6 | 15,8 | 171,0 | 350,0 | 20 |
| 23194 | 4 G 6 | 18,1 | 449,0 | 781,0 | 10 |
| 23195 | 5 G 6 | 20,0 | 563,0 | 982,0 | 10 |
| 23196 | 4 G 10 | 23,2 | 759,0 | 1294,0 | 8 |
| 23197 | 4 G 16 | 25,2 | 1180,0 | 1988,0 | 6 |
| 23198 | 4 G 25 | 31,0 | 1810,0 | 2995,0 | 4 |
