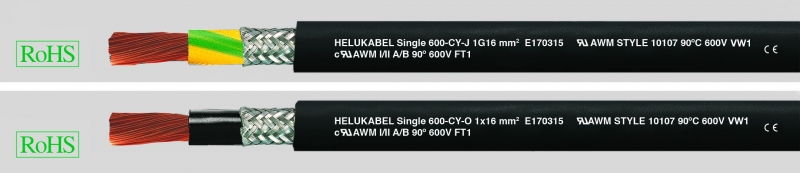

Single 600-CY -J/-O, специальный провод, медный экран, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 4)
Технические характеристики
Специальный одножильный PVC-провод в соответствии с UL станд. 10107 и CSA AWM I/II A/B, DIN VDE 0281 часть 3, DIN VDE 0281 часть 13, UL стандартом 758
Температурный диапазон
подвижно от -5°C до +90°C
стационарно от -40°C до +90°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Single 600-CY -J/-O, специальный провод, медный экран, ЭМС, с разметкой метража
- Специальный одножильный PVC-провод в соответствии с UL станд. 10107 и CSA AWM I/II A/B, DIN VDE 0281 часть 3, DIN VDE 0281 часть 13, UL стандартом 758
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Допустимая рабочая температурамакс. 90°C проводника
-
Номинальное напряжениеU0/U 0,6/1 кВв соответствии с UL+CSA 600 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил из специального PVC, компаунд TI2 в соответствии с DIN VDE 0207-363-3/ DIN EN 50363-3 и UL стандарт 1581 класс 43, цвет- чёрный или жёлто-зелёный
- Экран из медной оплётки, лужёный, покрытие прибл. 85%
- Оболочка из специального PVC, компаунд TМ2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1 и UL стандарт 1581 класс 43
- Цвет оболочки — чёрный (RAL 9005)
- С разметкой метража
- Химическую стойкость см. в табл. в приложении
- Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B), UL VW-1, CSA FT1
- Устойчив к УФ-излучению
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
-
Аналоги без экрана:Single 600-J/-O
- Также поставляется вариант на 1000 В — стандарт 10678
Провода с PVC-изоляцией жилы при средних механических нагрузках и при свободном перемещении без растягивающих усилий применяются в сухих и влажных помещениях, а также на открытом воздухе (при стационарной прокладке). Не предназначен для прокладки в земле или в воде. Этот одножильный провод, соответствующий двум стандартам, применяется преимущественно в экспортном машиностроении в металлообрабатывающих станках, поточных линиях и на производстве промышленного оборудования. Эти кабели с медным экраном лучше всего подходят для передачи данных и сигналов без помех в рамках эксплуатации с измерительной техникой, системами управления и автоматического регулирования.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Цвет жилы |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 10910 | 1 G 6 | 10 | зелено-желтый | 7,6 | 72,0 | 140,0 |
| 10911 | 1 x 6 | 10 | черный | 7,6 | 72,0 | 140,0 |
| 10912 | 1 G 10 | 8 | зелено-желтый | 9,4 | 130,0 | 230,0 |
| 10913 | 1 x 10 | 8 | черный | 9,4 | 130,0 | 230,0 |
| 10914 | 1 G 16 | 6 | зелено-желтый | 10,4 | 190,0 | 300,0 |
| 10915 | 1 x 16 | 6 | черный | 10,4 | 190,0 | 300,0 |
| 10916 | 1 G 25 | 4 | зелено-желтый | 12,0 | 260,0 | 420,0 |
| 10917 | 1 x 25 | 4 | черный | 12,0 | 260,0 | 420,0 |
| 10918 | 1 G 35 | 2 | зелено-желтый | 14,4 | 405,0 | 615,0 |
| 10919 | 1 x 35 | 2 | черный | 14,4 | 405,0 | 615,0 |
| 10920 | 1 G 50 | 1 | зелено-желтый | 16,4 | 560,0 | 825,0 |
| 10921 | 1 x 50 | 1 | черный | 16,4 | 560,0 | 825,0 |
| 10922 | 1 G 70 | 2/0 | зелено-желтый | 17,4 | 780,0 | 1090,0 |
| 10923 | 1 x 70 | 2/0 | черный | 17,4 | 780,0 | 1090,0 |
| 10924 | 1 G 95 | 3/0 | зелено-желтый | 20,1 | 1030,0 | 1395,0 |
| 10925 | 1 x 95 | 3/0 | черный | 20,1 | 1030,0 | 1395,0 |
| 10926 | 1 G 120 | 4/0 | зелено-желтый | 23,0 | 1285,0 | 1770,0 |
| 10927 | 1 x 120 | 4/0 | черный | 23,0 | 1285,0 | 1770,0 |
| 10928 | 1 G 150 | 300 kcmil | зелено-желтый | 26,1 | 1570,0 | 1930,0 |
| 10929 | 1 x 150 | 300 kcmil | черный | 26,1 | 1570,0 | 1930,0 |
| 10930 | 1 G 185 | 350 kcmil | зелено-желтый | 29,3 | 1940,0 | 2635,0 |
| 10931 | 1 x 185 | 350 kcmil | черный | 29,3 | 1940,0 | 2635,0 |
| 10932 | 1 G 240 | 500 kcmil | зелено-желтый | 32,2 | 2530,0 | 3380,0 |
| 10933 | 1 x 240 | 500 kcmil | черный | 32,2 | 2530,0 | 3380,0 |
