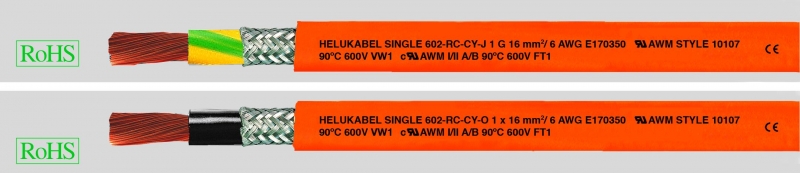

Single 602-RC* -CY -J/O, специальный кабель для буксируемых цепей, 90°C, 600В, ЭМС, экранированный, с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Специальный одножильный PVC-кабель в соответствии с UL станд. 10107 и CSA AWM I/II A/B, жила в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 (за исключением 300 мм²)
Температурный диапазон
подвижно от -5°C до +90°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Single 602-RC* -CY -J/O, специальный кабель для буксируемых цепей, 90°C, 600В, ЭМС, экранированный, с разметкой метража
- Специальный одножильный PVC-кабель в соответствии с UL станд. 10107 и CSA AWM I/II A/B, жила в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 (за исключением 300 мм²)
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Допустимая рабочая температурапроводника макс. +90°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 600 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5xØ кабелястационарно 3xØ кабеля
-
Сопротивление связимакс. 250 Ом/км
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6, но у жил от 185 мм² до 300 мм² уменьшенный Ø одиночной жилы — макс. 0,30 мм
-
Изоляция жил из специального PVC, компаунд TI3 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и согласно станд. UL 1581 класс 43 90°CЦвет — чёрный или жёлто-зелёный
- Экран из медной оплётки, лужёный, покрытие около 85%
- Оболочка из специального PVC, компаунд YM5 в соответствии с DIN VDE 0281 часть 5 и согласно UL стандарт 1581 класс 43 90 °C
- Цвет оболочки – оранжевый (RAL 2003)
- С разметкой метража
- Химическую стойкость см. в табл. в приложении
- Устойчив к минеральным и синтетическим маслам и хладагентам
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с DINVDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
- В соответствии с UL станд. 10107/UL станд. 1581, CSA C22.2 № 210
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
- 300 мм² в соответствии с DIN VDE 0281
-
Аналоги без экрана:Single 602-RC-J/O
Используется в качестве особо гибкого специального одножильного кабеля для буксируемых цепей для эксплуатации в сухих и влажных помещениях при свободном перемещении без растягивающего усилия и без принудительно направляемого движения. Этот одобренный в соответствии с двумя стандартами одножильный кабель находит своё применение преимущественно в экспортном машиностроении в условиях частого напряжения при подъёме и изгибе с постоянно движущимися деталями машин в робототехнике. Эти кабели с медным экраном лучше всего подходят для передачи данных и сигналов без помех в рамках эксплуатации с измерительной техникой, системами управления и автоматического регулирования. В особо сложных условиях эксплуатации рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
RC = Robotics Cable (кабели для роботов). CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 69631 | 1 G 10 | 8 | 10,0 | 130,0 | 230,0 |
| 69632 | 1 x 10 | 8 | 10,0 | 130,0 | 230,0 |
| 69633 | 1 G 16 | 6 | 11,1 | 190,0 | 300,0 |
| 69634 | 1 x 16 | 6 | 11,1 | 190,0 | 300,0 |
| 69635 | 1 G 25 | 4 | 12,3 | 260,0 | 420,0 |
| 69636 | 1 x 25 | 4 | 12,3 | 260,0 | 420,0 |
| 69637 | 1 G 35 | 2 | 15,1 | 405,0 | 615,0 |
| 69638 | 1 x 35 | 2 | 15,1 | 405,0 | 615,0 |
| 69639 | 1 G 50 | 1 | 17,2 | 560,0 | 825,0 |
| 69640 | 1 x 50 | 1 | 17,2 | 560,0 | 825,0 |
| 69641 | 1 G 70 | 2/0 | 19,0 | 780,0 | 1090,0 |
| 69642 | 1 x 70 | 2/0 | 19,0 | 780,0 | 1090,0 |
| 69643 | 1 G 95 | 3/0 | 22,0 | 1030,0 | 1395,0 |
| 69644 | 1 x 95 | 3/0 | 22,0 | 1030,0 | 1395,0 |
| 69645 | 1 G 120 | 4/0 | 23,6 | 1285,0 | 1770,0 |
| 69646 | 1 x 120 | 4/0 | 23,6 | 1285,0 | 1770,0 |
| 69647 | 1 G 150 | 300 kcmil | 25,8 | 1570,0 | 1930,0 |
| 69648 | 1 x 150 | 300 kcmil | 25,8 | 1570,0 | 1930,0 |
| 69649 | 1 G 185 | 350 kcmil | 29,8 | 1940,0 | 2635,0 |
| 69650 | 1 x 185 | 350 kcmil | 29,8 | 1940,0 | 2635,0 |
| 69651 | 1 G 240 | 500 kcmil | 33,5 | 2530,0 | 3380,0 |
| 69652 | 1 x 240 | 500 kcmil | 33,5 | 2530,0 | 3380,0 |
| 69653 | 1 G 300 | 600 kcmil | 36,2 | 3140,0 | 4120,0 |
| 69654 | 1 x 300 | 600 kcmil | 36,2 | 3140,0 | 4120,0 |
