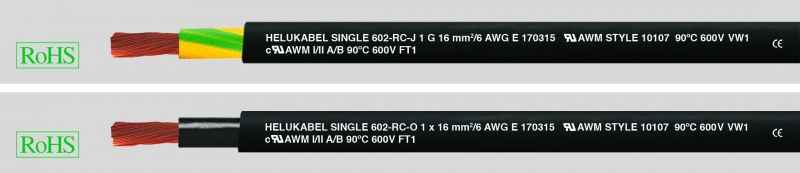

Single 602-RC* -J/O, специальный кабель для буксируемых цепей, 90°C, 600В, ЭМС, с разметкой метража
Производитель —
Оценка (средняя 3)
Технические характеристики
Специальный одножильный PVC-провод в соответствии с UL станд. 10107 и CSA AWM I/II AB, жила в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 (за исключением 300 мм²)
Температурный диапазон
подвижно от -5°C до +90°C...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Single 602-RC* -J/O, специальный кабель для буксируемых цепей, 90°C, 600В, ЭМС, с разметкой метража
- Специальный одножильный PVC-провод в соответствии с UL станд. 10107 и CSA AWM I/II AB, жила в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31 (за исключением 300 мм²)
-
Температурный диапазонподвижно от -5°C до +90°Cстационарно от -40°C до +90°C
-
Допустимая рабочая температурапроводника макс. +90°C
-
Номинальное напряжениеVDE U0/U 600/1000 ВUL/CSA 600 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5xØ проводастационарно 3xØ провода
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6, но у жил от 185 мм² до 300 мм² уменьшенный Ø проволоки — макс. 0,30 мм
- Изоляция жил из специального PVC, компаунд TI3 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3 и станд. UL 1581 класс 43 90°C. Цвет — чёрный или жёлто-зелёный
- Оболочка из специального PVC, компаунд YM5 в соответствии с DIN VDE 0281 часть 5 и UL стандарт 1581 класс 43 90 С.
- Цвет оболочки – чёрный (RAL 9005)
- С разметкой метража
- Химическую стойкость см. в табл. в приложении
- Устойчив к минеральным и синтетическим маслам и хладагентам
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
- PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804, тип испытания B), UL VW-1, CSA FT1
- В соответствии с UL станд. 10107/UL станд. 1581, CSA C22.2 № 210
-
G = с желто-зеленой жилой заземленияx = без жилы заземления
- 300 мм² в соответствии с DIN VDE 0281
-
Аналоги с экраном:Single 602-RC-CY-J/O
Используется в качестве специального одножильного провода для буксируемых цепей для эксплуатации в сухих и влажных помещениях при свободном перемещении без растягивающего усилия и без принудительно направляемого движения. Этот одобренный в соответствии с двумя стандартами одножильный провод находит своё применение преимущественно в машиностроении в условиях частого напряжения при подъёме и изгибе с постоянно движущимися деталями машин.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога.
При применении в буксируемых цепях следует соблюдать руководство по монтажу.
RC = Robotics Cable (кабели для роботов).
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
AWG-номер | Цвет жилы |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км |
| 69601 | 1 G 10 | 8 | зелено-желтый | 9,4 | 96,0 | 180,0 |
| 69602 | 1 x 10 | 8 | черный | 9,4 | 96,0 | 180,0 |
| 69603 | 1 G 16 | 6 | зелено-желтый | 10,5 | 154,0 | 250,0 |
| 69604 | 1 x 16 | 6 | черный | 10,5 | 154,0 | 250,0 |
| 69605 | 1 G 25 | 4 | зелено-желтый | 11,6 | 240,0 | 370,0 |
| 69606 | 1 x 25 | 4 | черный | 11,6 | 240,0 | 370,0 |
| 69607 | 1 G 35 | 2 | зелено-желтый | 14,5 | 336,0 | 490,0 |
| 69608 | 1 x 35 | 2 | черный | 14,5 | 336,0 | 490,0 |
| 69609 | 1 G 50 | 1 | зелено-желтый | 16,6 | 480,0 | 665,0 |
| 69610 | 1 x 50 | 1 | черный | 16,6 | 480,0 | 665,0 |
| 69611 | 1 G 70 | 2/0 | зелено-желтый | 18,4 | 672,0 | 910,0 |
| 69612 | 1 x 70 | 2/0 | черный | 18,4 | 672,0 | 910,0 |
| 69613 | 1 G 95 | 3/0 | зелено-желтый | 20,5 | 912,0 | 1195,0 |
| 69614 | 1 x 95 | 3/0 | черный | 20,5 | 912,0 | 1195,0 |
| 69615 | 1 G 120 | 4/0 | зелено-желтый | 23,0 | 1152,0 | 1545,0 |
| 69616 | 1 x 120 | 4/0 | черный | 23,0 | 1152,0 | 1545,0 |
| 69617 | 1 G 150 | 300 kcmil | зелено-желтый | 25,2 | 1440,0 | 1750,0 |
| 69618 | 1 x 150 | 300 kcmil | черный | 25,2 | 1440,0 | 1750,0 |
| 69619 | 1 G 185 | 350 kcmil | зелено-желтый | 29,0 | 1776,0 | 2320,0 |
| 69620 | 1 x 185 | 350 kcmil | черный | 29,0 | 1776,0 | 2320,0 |
| 69621 | 1 G 240 | 500 kcmil | зелено-желтый | 32,5 | 2304,0 | 2960,0 |
| 69622 | 1 x 240 | 500 kcmil | черный | 32,5 | 2304,0 | 2960,0 |
| 69623 | 1 G 300 | 600 kcmil | зелено-желтый | 35,4 | 2880,0 | 3550,0 |
| 69624 | 1 x 300 | 600 kcmil | черный | 35,4 | 2880,0 | 3550,0 |
