СИП-2
Производитель —
Оценка (средняя 5)
ТУ 3550-013-52221526-2009
Назначение
Провода
предназначены для передачи электрической
энергии в воздушных линиях электропередачи
(ВЛ) и линейных ответвлениях от ВЛ.
Самонесущие
изолированные провода предназначены
для ВЛ на номинальное напряжение до...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СИП-2
ТУ 3550-013-52221526-2009
Назначение
Провода предназначены для передачи электрической энергии в воздушных линиях электропередачи (ВЛ) и линейных ответвлениях от ВЛ.
Самонесущие изолированные провода предназначены для ВЛ на номинальное напряжение до 0,6/1 кВ включительно с номинальной частотой 50 Гц.
Самонесущие защищенные провода предназначены для ВЛ на номинальное напряжение 20 кВ (для сетей на номинальное напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на номинальное напряжение 35 кВ) с номинальной частотой 50 Гц.
Климатическое исполнение проводов — В, категории размещения — 1, 2 и 3 по ГОСТ 15150-69.
Провода стойки к воздействию солнечной радиации, эксплуатируются при температуре окружающей среды от -60 до +50 °С. Монтаж проводов проводится при температуре окружающей среды не ниже -20 °С.
Техническая характеристика
Провода марок СИП-1 и СИП-2 с нулевой несущей жилой сечением 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами. Номинальное сечение вспомогательных жил для цепей наружного освещения — 16, 25 или 35 мм2, для цепей контроля — 1,5; 2,5 или 4 мм2.
Номенклатура и конструктивные особенности
|
Марка провода |
Конструктивные особенности |
Преимущественная область применения |
|---|---|---|
|
СИП-1 |

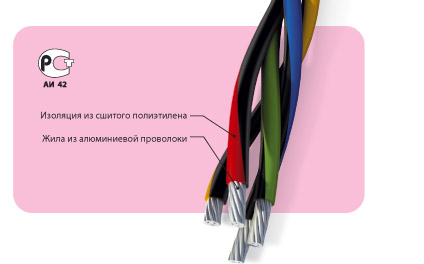

Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей неизолированной сталеалюминиевой жилой |
Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69 |
|
СИП-2 |
То же, с нулевой несущей сталеалюминиевой жилой, изолированной светостабилизированным сшитым ПЭ |
Для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
|
СИП-3 |
Провод самонесущий защищенный сталеалюминиевый с защитной изоляцией из светостабилизированного сшитого ПЭ |
Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
|
СИП-4 |
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ |
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69 |
Допустимые токовые нагрузки
|
Номинальное сечение основных жил, мм2 |
Допустимый ток нагрузки, А, не более |
Допустимый ток односекундного короткого замыкания, кА, не более |
|||
|---|---|---|---|---|---|
|
самонесущих изолированных проводов |
защищенных проводов |
самонесущих изолированных проводов |
защищенных проводов |
||
|
20 кВ |
35 кВ |
||||
|
16 |
100 |
- |
- |
1,5 |
- |
|
25 |
130 |
- |
- |
2,3 |
- |
|
35 |
160 |
200 |
220 |
3,2 |
3,0 |
|
50 |
195 |
245 |
270 |
4,6 |
4,3 |
|
70 |
240 |
310 |
340 |
6,5 |
6,0 |
|
95 |
300 |
370 |
400 |
8,8 |
8,2 |
|
120 |
340 |
430 |
460 |
10,9 |
10,3 |
|
150 |
380 |
485 |
520 |
13,2 |
12,9 |
|
185 |
436 |
560 |
600 |
16,5 |
15,9 |
|
240 |
515 |
600 |
670 |
22,0 |
20,6 |
Расчетный номинальный наружный диаметр и масса 1 км провода
|
Марка и номинальное напряжение провода, кВ |
Число и номинальное сечение фазных и нулевой несущей жил, мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
|---|---|---|---|
|
СИП-1 — 0,6/1 |
1 x 16 + 1 x 25 |
13,3 |
152 |
|
3 x 16 + 1 x 25 |
20,7 |
299 |
|
|
3 x 25 + 1 x 35 |
23,9 |
419 |
|
|
3 x 35 + 1 x 50 |
27,3 |
563 |
|
|
3 x 50 + 1 x 50 |
30,3 |
702 |
|
|
3 x 50 + 1 x 70 |
31,9 |
766 |
|
|
3 x 70 + 1 x 70 |
36,1 |
1 000 |
|
|
3 x 70 + 1 x 95 |
37,8 |
1 087 |
|
|
3 x 95 + 1 x 70 |
39,5 |
1 197 |
|
|
3 x 95 + 1 x 95 |
41,2 |
1 334 |
|
|
3 x 120 + 1 x 95 |
44,2 |
1 581 |
|
|
3 x 150 + 1 x 95 |
47,2 |
1 855 |
|
|
3 x 185 + 1 x 95 |
50,6 |
2 192 |
|
|
3 x 240 + 1 x 95 |
55,2 |
2 737 |
|
|
СИП-2 — 0,6/1 |
3 x 16 + 1 x 25 |
23,3 |
331 |
|
3 x 16 + 1 x 54,6 |
27,2 |
468 |
|
|
3 x 25 + 1 x 35 |
26,5 |
455 |
|
|
3 x 25 + 1 x 54,6 |
29,4 |
553 |
|
|
3 x 35 + 1 x 50 |
30,3 |
611 |
|
|
3 x 35 + 1 x 54,6 |
31,6 |
653 |
|
|
3 x 50 + 1 x 50 |
33,3 |
750 |
|
|
3 x 50 + 1 x 54,6 |
34,6 |
791 |
|
|
3 x 50 + 1 x 70 |
35,3 |
832 |
|
|
3 x 70 + 1 x 54,6 |
38,8 |
1 025 |
|
|
3 x 70 + 1 x 70 |
39,5 |
1 065 |
|
|
3 x 70 + 1 x 95 |
41,2 |
1 162 |
|
|
3 x 95 + 1 x 70 |
42,9 |
1 313 |
|
|
3 x 95 + 1 x 95 |
44,6 |
1 409 |
|
|
3 x 120 + 1 x 95 |
47,6 |
1 656 |
|
|
3 x 150 + 1 x 95 |
50,6 |
1 930 |
|
|
3 x 185 + 1 x 95 |
54,0 |
2 267 |
|
|
3 x 240 + 1 x 95 |
58,6 |
2 812 |
|
|
СИП-3 — 20 |
1 x 35 |
11,5 |
185 |
|
1 x 50 |
12,7 |
238 |
|
|
1 x 70 |
14,3 |
315 |
|
|
1 x 95 |
16,0 |
475 |
|
|
1 x 120 |
17,4 |
458 |
|
|
1 x 150 |
18,8 |
561 |
|
|
1 x 185 |
20,4 |
671 |
|
|
1 x 240 |
22,7 |
868 |
|
|
СИП-3 — 35 |
1 x 35 |
13,9 |
236 |
|
1 x 50 |
15,1 |
294 |
|
|
1 x 70 |
16,7 |
377 |
|
|
1 x 95 |
18,4 |
484 |
|
|
1 x 120 |
19,8 |
534 |
|
|
1 x 150 |
21,2 |
642 |
|
|
1 x 185 |
22,8 |
758 |
|
|
1 x 240 |
25,1 |
964 |
|
|
СИП-4 — 0,6/1 |
2 x 16 |
14,8 |
147 |
|
4 x 16 |
17,8 |
295 |
|
|
2 x 25 |
17,0 |
204 |
|
|
4 x 25 |
20,5 |
409 |
Строительная длина проводов согласовывается с заказчиком.
Срок службы — не менее 40 лет.
Гарантийный срок эксплуатации — 3 года.
Пример условного обозначения провода самонесущего изолированного марки СИП-2 с тремя основными жилами номинальным сечением 95 мм2, с изолированной несущей жилой номинального сечения 70 мм2, с двумя вспомогательными жилами сечением 25 мм2, на номинальное напряжение 0,6/1 кВ: «Провод СИП-2 3x95+1x70+2x25—0,6/1 ТУ 3550-013-52221526-2009».
