Характеристики — СИП-3
ТУ 16-705.500-2006
Назначение
Самонесущие изолированные провода предназначены для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц.
Провода самонесущие защищенные предназначены для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на номинальное напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на номинальное напряжение 35 кВ) номинальной частотой 50 Гц.
Климатическое исполнение проводов — В, категории размещения — 1, 2 и 3 по ГОСТ 15150-69.
Провода стойки к воздействию солнечного излучения.
Провода допускается эксплуатировать при температуре окружающей среды от -60 до +50 °С.
Монтаж проводов рекомендуется проводить при температуре окружающей среды не ниже -20 °С.
Техническая характеристика
Провода марок СИП-1 и СИП-2 с нулевой несущей жилой сечением 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами. Номинальное сечение вспомогательных жил для цепей наружного освещения — 16, 25 или 35 мм2, для цепей контроля — 1,5; 2,5 или 4 мм2.
Номенклатура и конструктивные особенности
|
Марка провода |
Наименование |
Преимущественная область применения |
|---|---|---|
|
СИП-1 |

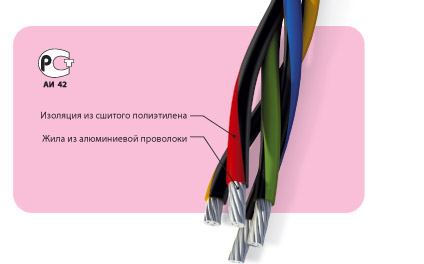

Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава |
Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69 |
|
СИП-2 |
То же, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым полиэтиленом |
Для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
|
СИП-3 |
Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена |
Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
|
СИП-4 |
Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена |
Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69 |
Допустимые токовые нагрузки
|
Номинальное сечение основных жил, мм2 |
Допустимый ток нагрузки, А, не более |
Допустимый ток односекундного короткого замыкания, кА, не более |
|||
|---|---|---|---|---|---|
|
самонесущих изолированных проводов |
защищенных проводов |
самонесущих изолированных проводов |
защищенных проводов |
||
|
20 кВ |
35 кВ |
||||
|
16 |
100 |
- |
- |
1,5 |
- |
|
25 |
130 |
- |
- |
2,3 |
- |
|
35 |
160 |
200 |
220 |
3,2 |
3,0 |
|
50 |
195 |
245 |
270 |
4,6 |
4,3 |
|
70 |
240 |
310 |
340 |
6,5 |
6,0 |
|
95 |
300 |
370 |
400 |
8,8 |
8,2 |
|
120 |
340 |
430 |
460 |
10,9 |
10,3 |
|
150 |
380 |
485 |
520 |
13,2 |
12,9 |
|
185 |
436 |
560 |
600 |
16,5 |
15,9 |
|
240 |
515 |
600 |
670 |
22,0 |
20,6 |
Расчетный
номинальный наружный диаметр и масса
1 км провода
|
Марка и номинальное напряжение провода, кВ |
Число и номинальное сечение фазных и нулевой несущей жил, мм2 |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
|---|---|---|---|
|
СИП-1 — 0,6/1 |
1 x 16 + 1 x 25 |
15 |
135 |
|
3 x 16 + 1 x 25 |
22 |
270 |
|
|
3 x 25 + 1 x 35 |
26 |
390 |
|
|
3 x 35 + 1 x 50 |
30 |
530 |
|
|
3 x 50 + 1 x 50 |
32 |
685 |
|
|
3 x 50 + 1 x 70 |
35 |
740 |
|
|
3 x 70 + 1 x 70 |
37 |
930 |
|
|
3 x 70 + 1 x 95 |
41 |
990 |
|
|
3 x 95 + 1 x 70 |
41 |
1 190 |
|
|
3 x 95 + 1 x 95 |
43 |
1 255 |
|
|
3 x 120 + 1 x 95 |
46 |
1 480 |
|
|
3 x 150 + 1 x 95 |
48 |
1 715 |
|
|
3 x 185 + 1 x 95 |
52 |
2 330 |
|
|
3 x 240 + 1 x 95 |
56 |
2 895 |
|
|
СИП-2 — 0,6/1 |
3 x 16 + 1 x 25 |
24 |
308 |
|
3 x 16 + 1 x 54,6 |
28 |
427 |
|
|
3 x 25 + 1 x 35 |
27 |
424 |
|
|
3 x 25 + 1 x 54,6 |
30 |
512 |
|
|
3 x 35 + 1 x 50 |
31 |
571 |
|
|
3 x 35 + 1 x 54,6 |
32 |
606 |
|
|
3 x 50 + 1 x 50 |
34 |
727 |
|
|
3 x 50 + 1 x 54,6 |
35 |
762 |
|
|
3 x 50 + 1 x 70 |
36 |
798 |
|
|
3 x 70 + 1 x 54,6 |
39 |
973 |
|
|
3 x 70 + 1 x 70 |
40 |
1 010 |
|
|
3 x 70 + 1 x 95 |
41 |
1 087 |
|
|
3 x 95 + 1 x 70 |
43 |
1 240 |
|
|
3 x 95 + 1 x 95 |
45 |
1 319 |
|
|
3 x 120 + 1 x 95 |
48 |
1 553 |
|
|
3 x 150 + 1 x 95 |
50 |
1 787 |
|
|
3 x 185 + 1 x 95 |
55 |
2 403 |
|
|
3 x 240 + 1 x 95 |
60 |
2 968 |
|
|
СИП-3 — 20 |
1 x 35 |
12 |
165 |
|
1 x 50 |
13 |
215 |
|
|
1 x 70 |
15 |
282 |
|
|
1 x 95 |
16 |
364 |
|
|
1 x 120 |
18 |
445 |
|
|
1 x 150 |
19 |
540 |
|
|
1 x 185 |
21 |
722 |
|
|
1 x 240 |
24 |
950 |
|
|
СИП-3 — 35 |
1 x 35 |
14 |
209 |
|
1 x 50 |
16 |
263 |
|
|
1 x 70 |
17 |
334 |
|
|
1 x 95 |
19 |
421 |
|
|
1 x 120 |
20 |
518 |
|
|
1 x 150 |
22 |
618 |
|
|
1 x 185 |
24 |
808 |
|
|
1 x 240 |
26 |
1 045 |
|
|
СИП-4 — 0,6/1 |
2 x 16 |
15 |
139 |
|
4 x 16 |
18 |
278 |
|
|
2 x 25 |
17 |
196 |
|
|
4 x 25 |
21 |
392 |
Строительная длина проводов согласовывается с заказчиком.
Срок службы — не менее 40 лет.
Гарантийный срок эксплуатации — 3 года.
Пример условного обозначения: «Провод СИП-2 3x70+1x95+2x25—0,6/1 ТУ 16-705.500-2006».
