SKINDICHT SHVE
Производитель —
Оценка (средняя 4)
Технические характеристики
Внимание Монтажные размеры см. табл. T21 в приложении Материал Корпус: латунь, покрытая никелем Заземляющая гильза: латунь Уплотнительный конус: CR (хлоропреновая резина) Уплотнительное кольцо: NBR (бутадиеновая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SKINDICHT SHVE
Технические характеристики
|
|

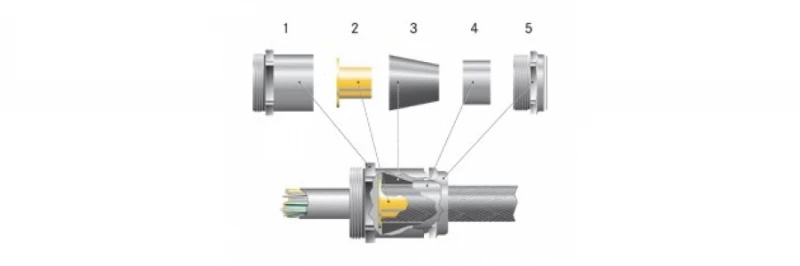

Конструкция
- 1 промежуточный штуцер
- 2 заземляющая гильза
- 3 уплотнительный конус
- 4 латунный конус
- 5 зажимная гайка
Примечание
- Подходящая контргайка SKINDICHT® SM
- Для корпусов с лакированным, анодированным или порошковым покрытием необходимы контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE для обеспечения оптимального контакта
Особенности
- Упорядоченность к кабелю
- 1 промежуточный штуцер
- 2 заземляющая гильза
- 3 уплотнительный конус

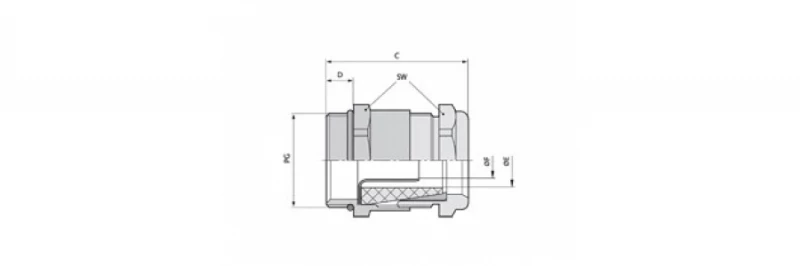

| Артикул | Наименование | нар. Ø в мм/ мин. / макс. | Внутр. обол. Ø мм/ мин./макс. | SW, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| 52010400 | SKINDICHT SHVE PG 9/9/6/3,2 | 4 / 5,8 | 2,2 / 3,2 | 17 | 28,5 | 6 |
| 52010405 | SKINDICHT SHVE PG 9/9/7/3,2 | 5 / 6,8 | 2,2 / 3,2 | 17 | 28,5 | 6 |
| 52010415 | SKINDICHT SHVE PG 9/9/6/3,6 | 4 / 5,8 | 2,6 / 3,6 | 17 | 28,5 | 6 |
| 52010420 | SKINDICHT SHVE PG 9/9/7/3,6 | 5 / 6,8 | 2,6 / 3,6 | 17 | 28,5 | 6 |
| 52010440 | SKINDICHT SHVE PG 11/11/7/4,5 | 5 / 6,8 | 3,5 / 4,5 | 20 | 31 | 6 |
| 52010450 | SKINDICHT SHVE PG 11/11/9/4,5 | 6,8 / 8,8 | 3,5 / 4,5 | 20 | 31 | 6 |
| 52010460 | SKINDICHT SHVE PG 13,5/9/9/5 | 6,8 / 8,8 | 3,5 / 5 | 22 | 32,5 | 5,5 |
| 52010490 | SKINDICHT SHVE PG 13,5/11/9/5 | 6,8 / 8,8 | 3,5 / 5 | 22 | 32,5 | 5,5 |
| 52005070 | SKINDICHT SHVE PG 13/13/9/5 | 6,8 / 8,8 | 3,5 / 5 | 22 | 37 | 6 |
| 52010470 | SKINDICHT SHVE PG 13,5/9/9/6 | 6,8 / 8,8 | 4,5 / 6 | 22 | 32,5 | 5,5 |
| 52010500 | SKINDICHT SHVE PG 13,5/11/9/6 | 6,8 / 8,8 | 4,5 / 6 | 22 | 32,5 | 5,5 |
| 52005080 | SKINDICHT SHVE PG 13/13/9/6 | 6,8 / 8,8 | 4,5 / 6 | 22 | 37 | 6 |
| 52010480 | SKINDICHT SHVE PG 13,5/9/11/7 | 8,5 / 10,8 | 5,5 / 7 | 22 | 32,5 | 5,5 |
| 52010510 | SKINDICHT SHVE PG 13/11/11/7 | 8,5 / 10,8 | 5,5 / 7 | 22 | 32,5 | 5,5 |
| 52005090 | SKINDICHT SHVE PG 13/13/11/7 | 8,5 / 10,8 | 5,5 / 7 | 22 | 37 | 6 |
| 52010520 | SKINDICHT SHVE PG 16/11/11/8 | 8,5 / 10,8 | 6 / 8 | 24 | 35 | 5,5 |
| 52010560 | SKINDICHT SHVE PG 16/13/11/8 | 8,5 / 10,8 | 6 / 8 | 24 | 35,5 | 6 |
| 52005100 | SKINDICHT SHVE PG 16/16/11/8 | 8,5 / 10,8 | 6 / 8 | 24 | 37,5 | 6 |
| 52010530 | SKINDICHT SHVE PG 16/11/13/9 | 10,8 / 12,8 | 7 / 9 | 24 | 35 | 5,5 |
| 52010570 | SKINDICHT SHVE PG 16/13/13/9 | 10,8 / 12,8 | 7 / 9 | 24 | 35,5 | 6 |
| 52005110 | SKINDICHT SHVE PG 16/16/13/9 | 10,8 / 12,8 | 7 / 9 | 24 | 37,5 | 6 |
| 52010540 | SKINDICHT SHVE PG 16/11/13/10 | 10,8 / 12,8 | 8 / 10 | 24 | 35 | 5,5 |
| 52010580 | SKINDICHT SHVE PG 16/13/13/10 | 10,8 / 12,8 | 8 / 10 | 24 | 35,5 | 6 |
| 52005120 | SKINDICHT SHVE PG 16/16/13/10 | 10,8 / 12,8 | 8 / 10 | 24 | 37,5 | 6 |
| 52010550 | SKINDICHT SHVE PG 16/11/15/11 | 12 / 14,8 | 9 / 11 | 24 | 35 | 5,5 |
| Артикул | Наименование | нар. Ø в мм/ мин. / макс. | Внутр. обол. Ø мм/ мин./макс. | SW, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| 52010590 | SKINDICHT SHVE PG 16/13/15/11 | 12 / 14,8 | 9 / 11 | 24 | 35,5 | 6 |
| 52005130 | SKINDICHT SHVE PG 16/16/15/11 | 12 / 14,8 | 9 / 11 | 24 | 37,5 | 6 |
| 52010600 | SKINDICHT SHVE PG 21/16/16/12 | 14 / 15,8 | 10 / 12 | 30 | 38,5 | 6,5 |
| 52005140 | SKINDICHT SHVE PG 21/21/16/12 | 14 / 15,8 | 10 / 12 | 30 | 43,5 | 7 |
| 52010610 | SKINDICHT SHVE PG 21/16/16/13 | 14 / 15,8 | 11 / 13 | 30 | 38,5 | 6,5 |
| 52005150 | SKINDICHT SHVE PG 21/21/16/13 | 14 / 15,8 | 11 / 13 | 30 | 43,5 | 7 |
| 52010620 | SKINDICHT SHVE PG 21/16/18/14 | 15,8 / 17,8 | 12 / 14 | 30 | 38,5 | 6,5 |
| 52005160 | SKINDICHT SHVE PG 21/21/18/14 | 15,8 / 17,8 | 12 / 14 | 30 | 43,5 | 7 |
| 52010630 | SKINDICHT SHVE PG 21/16/18/15 | 15,8 / 17,8 | 13 / 15 | 30 | 38,5 | 6,5 |
| 52005170 | SKINDICHT SHVE PG 21/21/18/15 | 15,8 / 17,8 | 13 / 15 | 30 | 43,5 | 7 |
| 52010640 | SKINDICHT SHVE PG 21/16/20/16 | 17,5 / 19,8 | 14 / 16 | 30 | 38,5 | 6,5 |
| 52005180 | SKINDICHT SHVE PG 21/21/20/16 | 17,5 / 19,8 | 14 / 16 | 30 | 43,5 | 7 |
| 52005190 | SKINDICHT SHVE PG 29/29/22/17 | 19,5 / 21,8 | 15 / 17 | 40 | 47,5 | 8 |
| 52005200 | SKINDICHT SHVE PG 29/29/22/18 | 19,5 / 21,8 | 16 / 18 | 40 | 47,5 | 8 |
| 52005210 | SKINDICHT SHVE PG 29/29/24/19 | 21,5 / 23,8 | 17 / 19 | 40 | 47,5 | 8 |
| 52005240 | SKINDICHT SHVE PG 29/29/26/19 | 23,5 / 25,8 | 17 / 19 | 40 | 47,5 | 8 |
