SKINDICHT Защита от растягивающих усилий / защита от перегибов

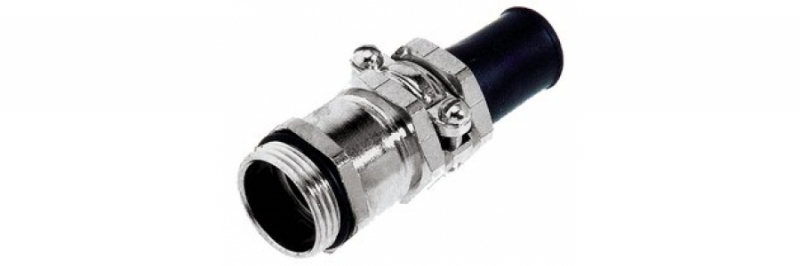

SKINDICHT SR-M
Производитель —
Оценка (средняя 5)
Технические характеристики
Внимание Монтажные размеры см. табл. T21 в приложении По запросам Поставляются также с удлиненной соединительной резьбой Материал Металлические части: латунь, покрытая никелем Уплотнит. кольцо: NBR (бутадиен...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SKINDICHT SR-M
Технические характеристики
|
|
Конструкция
- Метрические резьбовые соединения по EN 50262
Примечание
- Подходящая контргайка SKINDICHT® SM-M
- Типы для оптимальной электромагнитной совместимости, см. SKINDICHT® SRE-M

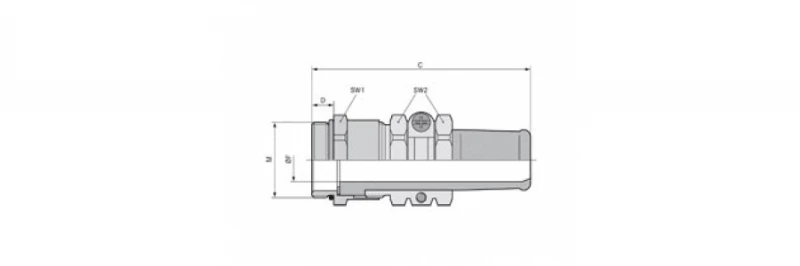

| Артикул | Наименование | Диапазон зажима ØF мм | Макс. монтажный размер, мм | Резьба PG | SW1 / SW2, мм | C, мм | D, мм | F, мм |
|---|---|---|---|---|---|---|---|---|
| 52106410 | SKINDICHT SR-M 12X1,5/7/5 | 4 — 5 | 23 | 7 | 14 / 15 | 49 | 5 | 5 |
| 52106420 | SKINDICHT SR-M 16X1,5/9/7 | 5,5 — 7 | 25 | 9 | 18 / 17 | 50 | 5 | 7 |
| 52106430 | SKINDICHT SR-M 20X1,5/11/7 | 5,5 — 7 | 28 | 11 | 22 / 20 | 55 | 6 | 7 |
| 52106440 | SKINDICHT SR-M 20X1,5/11/9 | 7,5 — 9 | 28 | 11 | 22 / 20 | 55 | 6 | 9 |
| 52106450 | SKINDICHT SR-M 20X1,5/13,5/9 | 7,5 — 9 | 32 | 13,5 | 22 / 22 | 60 | 6 | 9 |
| 52106460 | SKINDICHT SR-M 20X1,5/13,5/11 | 9 — 11 | 32 | 13,5 | 22 / 22 | 60 | 6 | 11 |
| 52106470 | SKINDICHT SR-M 20X1,5/13,5/13 | 11 — 13 | 32 | 13,5 | 22 / 22 | 60 | 6 | 13 |
| 52106480 | SKINDICHT SR-M 20X1,5/16/13 | 12 — 13 | 35 | 16 | 24 / 24 | 65 | 6 | 13 |
| 52106481 | SKINDICHT SR-M 20X1,5/16/15 | 13 — 15 | 35 | 16 | 24 / 24 | 66 | 6 | 15 |
| 52106490 | SKINDICHT SR-M 25X1,5/21/15 | 12,5 — 15 | 46 | 21 | 30 / 30 | 78,5 | 7 | 15 |
| 52106500 | SKINDICHT SR-M 25X1,5/21/17 | 14 — 17 | 46 | 21 | 30 / 30 | 78,5 | 7 | 17 |
| 52106510 | SKINDICHT SR-M 25X1,5/21/19 | 17 — 19 | 46 | 21 | 30 / 30 | 78,5 | 7 | 19 |
| 52106520 | SKINDICHT SR-M 25X1,5/21/20 | 17 — 20 | 46 | 21 | 30 / 30 | 78,5 | 7 | 20 |
| 52106530 | SKINDICHT SR-M 32X1,5/29/20 | 19 — 20 | 59 | 29 | 40 / 41 | 90,5 | 8 | 20 |
| 52106540 | SKINDICHT SR-M 32X1,5/29/23 | 22 — 23 | 59 | 29 | 40 / 41 | 90,5 | 8 | 23 |
| 52106550 | SKINDICHT SR-M 32X1,5/29/25 | 23 — 25 | 59 | 29 | 40 / 41 | 90,5 | 8 | 25 |
| 52106560 | SKINDICHT SR-M 40X1,5/36/26 | 24 — 26 | 70 | 36 | 50 / 50 | 108 | 8 | 26 |
| 52106570 | SKINDICHT SR-M 40X1,5/36/30 | 28 — 30 | 70 | 36 | 50 / 50 | 108 | 8 | 30 |
| 52106580 | SKINDICHT SR-M 40X1,5/36/33 | 31 — 33 | 70 | 36 | 50 / 50 | 108 | 8 | 33 |
| 52106590 | SKINDICHT SR-M 40X1,5/36/35 | 33 — 34,5 | 70 | 36 | 50 / 50 | 108 | 8 | 35 |
| 52106600 | SKINDICHT SR-M 50X1,5/42/35 | 31 — 34,5 | 75 | 42 | 57 / 57 | 111 | 9 | 35 |
| 52106610 | SKINDICHT SR-M 50X1,5/42/38 | 32 — 38 | 75 | 42 | 57 / 57 | 111 | 9 | 38 |
| 52106620 | SKINDICHT SR-M 50X1,5/42/40 | 37 — 40 | 75 | 42 | 57 / 57 | 111 | 9 | 40 |
| 52106630 | SKINDICHT SR-M 63X1,5/48/40 | 32 — 40 | 83 | 48 | 66 / 64 | 118 | 10 | 40 |
| 52106640 | SKINDICHT SR-M 63X1,5/48/44 | 36 — 44 | 83 | 48 | 66 / 64 | 118 | 10 | 44 |
