Среднетемпературные нагревательные кабели СНФ
СНФ МФ
Производитель —
Оценка (средняя 5)

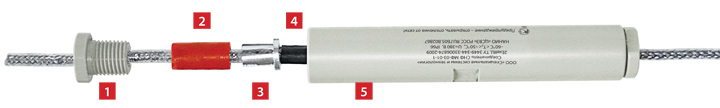

Соединитель для использования с нагревательными кабелями марки СНФ
Втулка
Уплотнение
Цанга
Термоусаживаемая трубка
Корпус
Высокая механическая прочность и надежность конструкции системы
Быстрый и простой монтаж
Высокая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — СНФ МФ
Соединитель для использования с нагревательными кабелями марки СНФ
- Втулка
- Уплотнение
- Цанга
- Термоусаживаемая трубка
- Корпус
- Высокая механическая прочность и надежность конструкции системы
- Быстрый и простой монтаж
- Высокая химическая стойкость
- Рабочая температура до 220°С
- Взрывобезопасность
- Напряжение питания до 380В
Применение

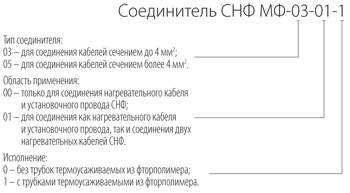

Соединитель СНФ МФ предназначен для соединения среднетемпературных нагревательных кабелей марок СНФ с установочными проводами, а также нагревательных кабелей между собой. Варианты исполнения
| СНФ МФ-03-01-1 | Соединитель для соединения нагревательных кабелей и установочных проводов сечением меньше 4 мм² и для соединения двух кабелей |
| СНФ МФ-05-00-1 | Соединитель для соединения на гревательных кабелей и установочных проводов сечен-ием свыше 4мм² и до 10мм² |
| СНФ МФ-05-01-1 | Соединитель для соединения нагревательных кабелей сечением 6 и 10 мм², а также для их ремонта |
Особенности Конструкция соединителя обеспечивает надежную работу нагревательной секции. Корпус изготовлен из прочного термопластичного материала, выдерживающего температуру до 220°С. Монтаж соединителей занимает мало времени, не требует специального оборудования. Термоусаживаемые трубки обеспечивают электрическую защиту. Конструкция
| Корпус | высокотемпературный термопласт |
| Втулка | высокотемпературный термопласт |
| Цанга | сплав алюминия |
| Уплотнение | кремнийорганическая резина |
| Термоусаживаемая трубка | фторполимер |
Tехнические характеристики
| Максимальная допустимая температура без нагрузки | 220 °С | ||||||
| Минимальная температура монтажа | -30 °С | ||||||
| Максимальное сечение жилы установочного провода |
до 10 мм² | ||||||
| Напряжение питания | до 380 В | ||||||
Максимальный ток
|
|
||||||
| Маркировка | 1Ex e IIС Т2…Т3 Gb Х | ||||||
| Степень защиты | IP 66 |
Подробности сертификации
Сертификат cоответствия Таможенного Союза ТС RU С-RU.ГБ05.В.00527 с маркировкой взрывозащиты 1Ex e IIС Т2…T3 Gb X
Информация для заказа
Соответствие соединителей СНФ МФ типам кабелей СНФ и установочным проводам СНФ
|
Марка
нагревательного
кабеля СНФ
|
Марка установочного провода при линейной мощности
нагревательного кабеля
|
Тип соединителя для
соединения нагрев. кабеля
и установочного пр
|
Тип соединителя для
соединения двух
нагревательных кабелей
|
||
| до 20 Вт/м | 20-30 Вт/м | 30-40 Вт/м | |||
| СНФ 01R8 | - | - | - | - | СНФ МФ-05-01-1 |
| СНФ 02R9 | СНФ 01R8 | - | - | СНФ МФ-05-01-1 | |
| СНФ 04R4 | СНФ 01R8 | - | СНФ МФ-05-00-1 | СНФ МФ-03-01-1 | |
| СНФ 07R1 | СНФ 01R8 | ||||
| СНФ 09R7 | СНФ 02R9 | ||||
| СНФ 11R9 | |||||
| СНФ 17R4 | СНФ 04R4 | СНФ 02R9 | |||
| СНФ 24R8 | СНФ 07R1 | СНФ 04R4 | СНФ 04R4 | СНФ МФ-03-01-1 | |
| СНФ 32R7 | СНФ 09R7 | ||||
| СНФ 0050 | СНФ 11R9 | СНФ 09R7 | |||
| СНФ 0062 | СНФ 11R9 | ||||
| СНФ 0080 | |||||
| СНФ 0100 | СНФ 07R1 | ||||
| СНФ 0142 | |||||
| СНФ 0178 | |||||
| СНФ 0200 | |||||
| СНФ 0250 | |||||
| СНФ 0340 | |||||
| СНФ 0410 | СНФ 11R9 | ||||
| СНФ 0490 | |||||
| СНФ 0590 | |||||
| СНФ 0665 | |||||
| СНФ 0765 | |||||
| СНФ 1000 | |||||
| СНФ 1300 | |||||
| СНФ 1480 | |||||
| СНФ 1865 | |||||
| СНФ 2825 | |||||
| СНФ 3950 | |||||
| СНФ 5900 | |||||
| СНФ 7000 | |||||
| СНФ 8000 | |||||
