Соединитель болтовой 6СБЕ-35(КВТ) Евросерия
Производитель —
Оценка (средняя 4)
Соединитель болтовой 6СБЕ-35(КВТ) Евросерия Тип : 6СБЕ-35 по ТУ 3449-042-97284872-2011
Предназначены для соединения кабелей напряжением до 35 кВ
Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединитель болтовой 6СБЕ-35(КВТ) Евросерия

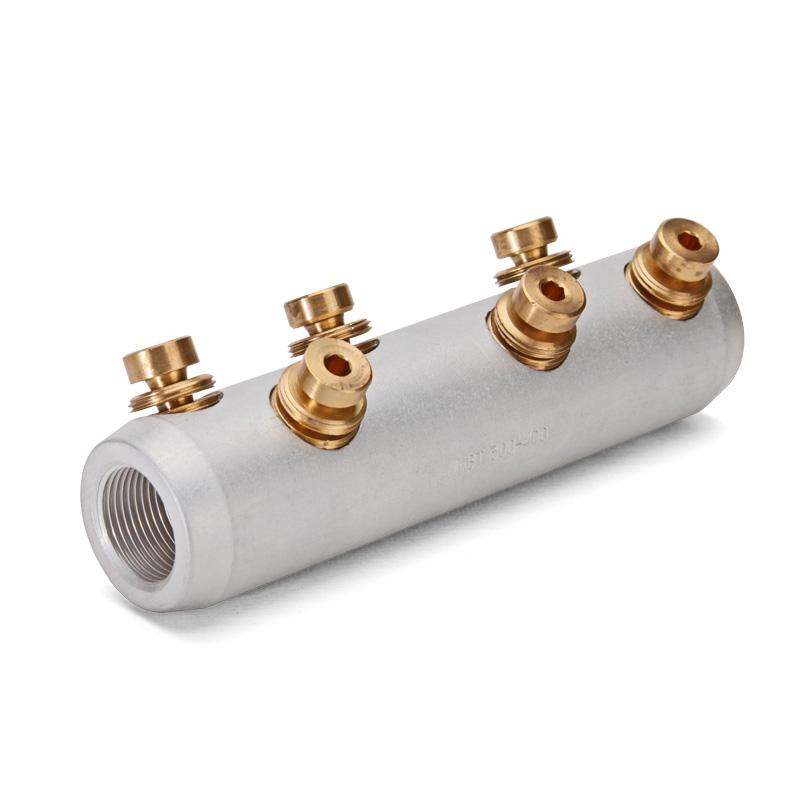

Соединитель болтовой 6СБЕ-35(КВТ) Евросерия
Тип : 6СБЕ-35
по ТУ 3449-042-97284872-2011
- Предназначены для соединения кабелей напряжением до 35 кВ
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Внутренний шестигранник в головке болта позволяет производить монтаж соединителей в условиях ограниченного пространства
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На корпусе каждого соединителя выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
| Наименование | Сечение (мм²) | L(мм) | L2(мм) | d(мм) | d1(мм) | N(мм) |
|---|---|---|---|---|---|---|
| 6СБЕ-35–300/400 | 300/400 | 190.0 | 87.0 | 48.0 | 28.0 | 6.0 |
