Кабельные муфты на напряжение до 10 кВ
Соединительные кабельные муфты 1ПСТ-10
Производитель —
Оценка (средняя 5)
Соединительные кабельные муфты 1ПСТ-10 Тип : 1ПСТ-10
Предназначены для соединения одножильных кабелей:
с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок*
на напряжение 6 и 10 кВ *Для кабелей с ленточным экраном система...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединительные кабельные муфты 1ПСТ-10

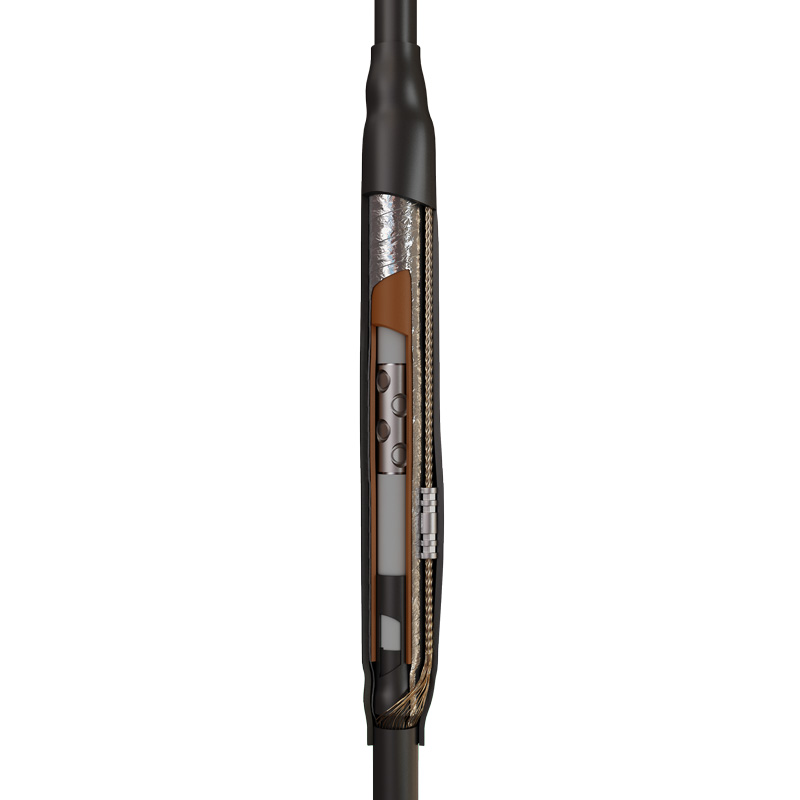

Соединительные кабельные муфты 1ПСТ-10
Тип : 1ПСТ-10
- Предназначены для соединения одножильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок*
- на напряжение 6 и 10 кВ
*Для кабелей с ленточным экраном система заземления заказывается отдельно - Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях
- Соответствует требованиям ГОСТ 13781.0-86
- Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в областях среза полупроводящего экрана и в месте соединения жил
- Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
- Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
- Экран кабеля восстанавливается с помощью алюминиевой ленты, что обеспечивает равномерный сплошной слой экранирования
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
- Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
- Комплект поставки рассчитан для монтажа трех фаз кабеля
- Высокое качество комплектующих и используемых композиционных материалов
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
-
Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
-
Выпускается по ТУ 3599-005-97284872-2015
| комплектация без болтовых соединителей | комплектация с болтовыми соединителями | тип установки | тип кабеля | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) |
|---|---|---|---|---|---|---|
| 1ПСТ-10-35/50 | 1ПСТ-10-35/50(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 35/ 50 |
| 1ПСТ-10-70/120 | 1ПСТ-10-70/120(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 70/ 95/ 120 |
| 1ПСТ-10-150/240 | 1ПСТ-10-150/240(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 150/ 185/ 240 |
| 1ПСТ-10-300/400 | 1ПСТ-10-300/400(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 300/ 400 |
| 1ПСТ-10-500/630 | 1ПСТ-10-500/630(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 500/ 630 |
| 1ПСТ-10-800(Б) | внутр.+наружн. | с/без брони | 1 | 6 и 10 | 800 |
