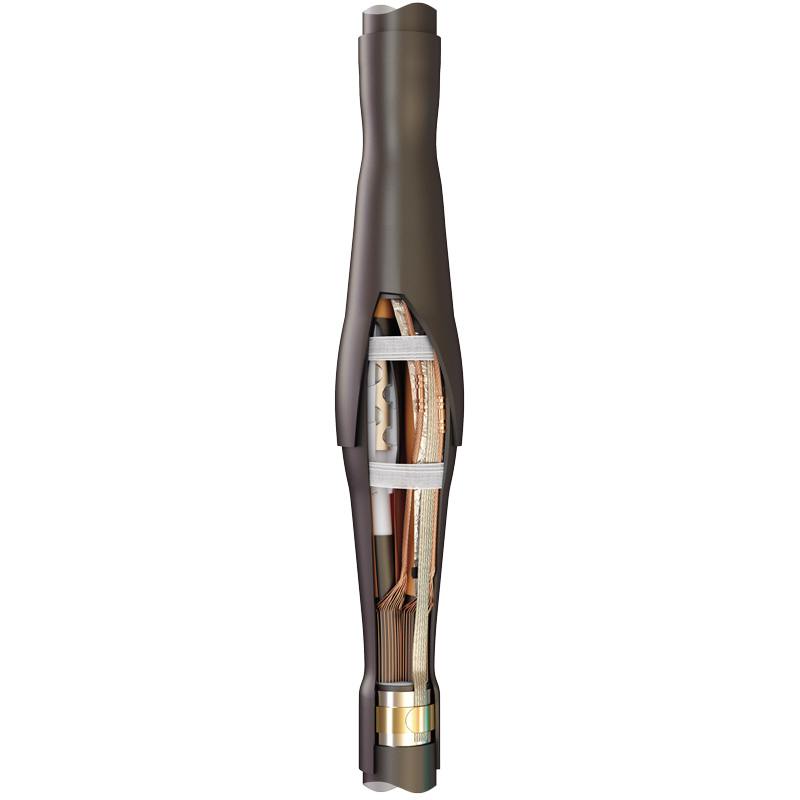

Соединительные кабельные муфты 3ПСТ-10

Производитель — КВТ

Оценка (средняя 4)

Соединительные кабельные муфты 3ПСТ-10 Тип : 3ПСТ-10 Предназначены для соединения 3-х жильных кабелей: с изоляцией из сшитого полиэтилена и экраном из медных проволок с броней или без брони на напряжение 6 и 10 кВ Соответствует требованиям...

Запросить консультацию

Заказать продукцию

Характеристики

Документация

Характеристики — Соединительные кабельные муфты 3ПСТ-10

Соединительные кабельные муфты 3ПСТ-10

Тип : 3ПСТ-10

Предназначены для соединения 3-х жильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок
с броней или без брони
на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
Выпускается по ТУ 3599-005-97284872-2015

комплектация без болтовых соединителей	комплектация с болтовыми соединителями	тип установки	тип кабеля	число жил в кабеле	рабочее напряжение (кВ)	сечение жил кабеля (мм²)
3ПСТ-10-35/50	3ПСТ-10-35/50(Б)	внутр.+наружн.	с /без брони	3	6 и 10	35/ 50
3ПСТ-10-70/120	3ПСТ-10-70/120(Б)	внутр.+наружн.	с /без брони	3	6 и 10	70/ 95/ 120
3ПСТ-10-150/240	3ПСТ-10-150/240(Б)	внутр.+наружн.	с /без брони	3	6 и 10	150/ 185/ 240
