Кабельные муфты на напряжение до 1 кВ

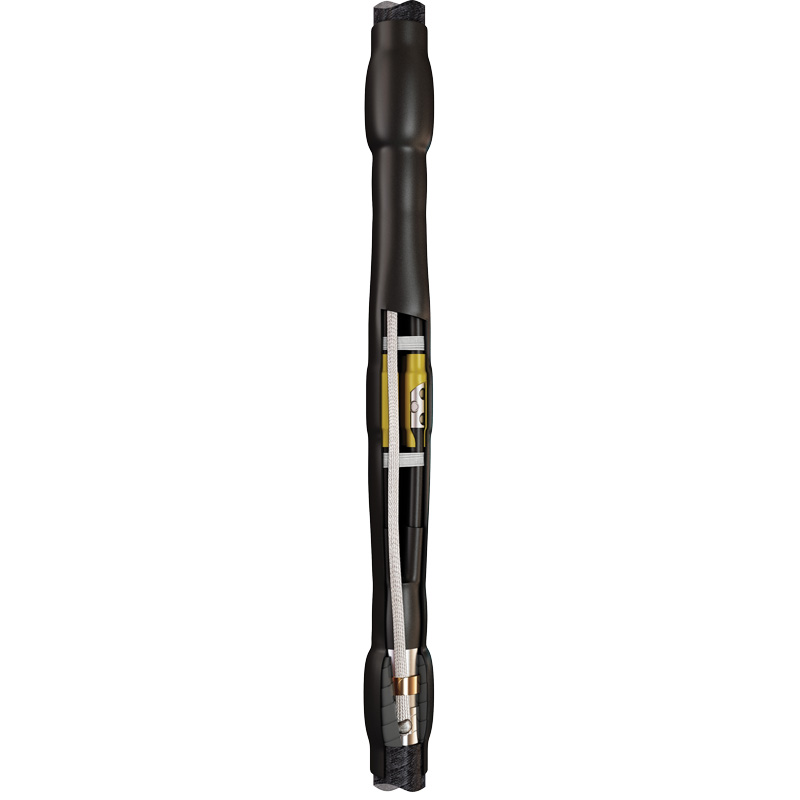

Соединительные кабельные муфты 3СТп-1 нг-LS

Тип : 3СТп-1 нг-LS

• Предназначены для соединения 3-х жильных кабелей:
• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение до 1 кВ

• Соответствует требованиям ГОСТ 13781.0-86

• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг-1, СБШнг-1
• Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов

• Выпускается по ТУ 3599-006-97284872-2006
