Характеристики — Соединительные кабельные муфты 3СТп-10

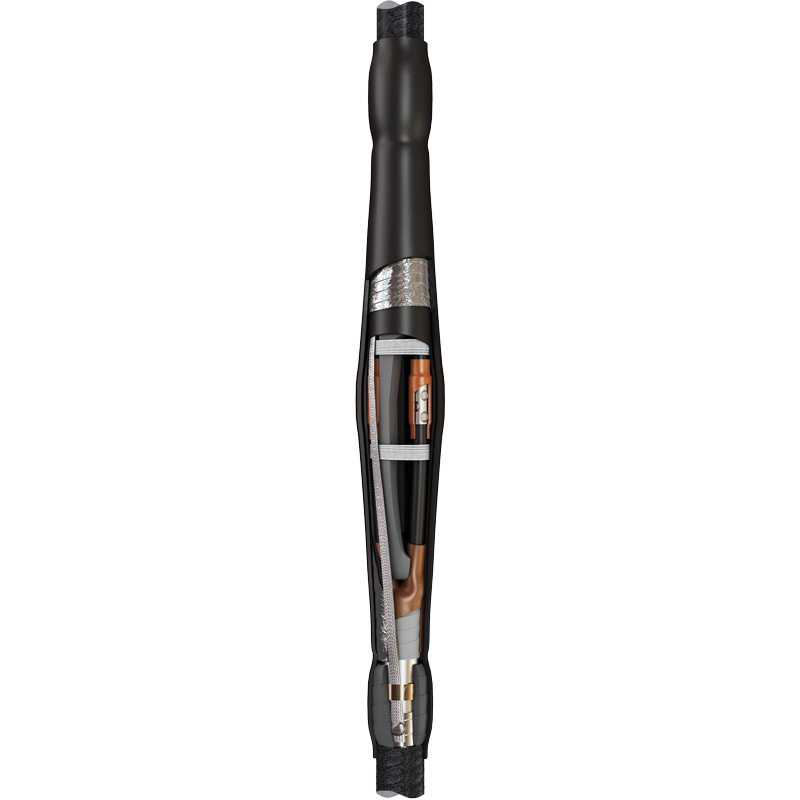

Соединительные кабельные муфты 3СТп-10

Тип : 3СТп-10

Предназначены для соединения 3-х жильных кабелей:

с бумажной маслопропитанной изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
Применение пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Выпускается по ТУ 3599-006-97284872-2006

комплектация без болтовых соединителей	комплектация с болтовыми соединителями	тип установки	тип кабеля	число жил в кабеле	рабочее напряжение (кВ)	сечение жил кабеля (мм²)
3СТп-10-25/50	3СТп-10-25/50(Б)	внутр.+наружн.	с/без брони	3	6 и 10	25/ 35/ 50
3СТп-10-70/120	3СТп-10-70/120(Б)	внутр.+наружн.	с/без брони	3	6 и 10	70/ 120
3СТп-10-150/240	3СТп-10-150/240(Б)	внутр.+наружн.	с/без брони	3	6 и 10	150/ 240
