Кабельные муфты на напряжение до 10 кВ
Соединительные кабельные муфты 3СТп-10: 3ССТп-10
Производитель —
Оценка (средняя 5)
Соединительные кабельные муфты 3СТп-10 Тип : 3ССТп-10
Предназначены для соединения 3-х жильных кабелей:
с бумажной маслопропитанной изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ
Соответствует...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединительные кабельные муфты 3СТп-10: 3ССТп-10

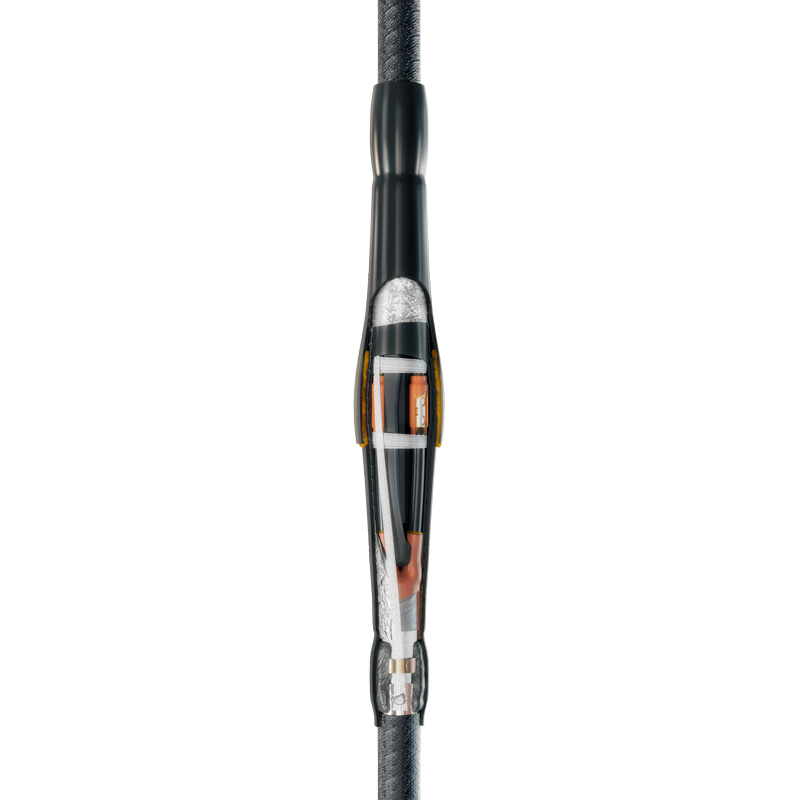

Соединительные кабельные муфты 3СТп-10
Тип : 3ССТп-10
- Предназначены для соединения 3-х жильных кабелей:
- с бумажной маслопропитанной изоляцией
- с броней или без брони
- с общей алюминиевой или свинцовой оболочкой
- на напряжение 6 и 10 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв - Двойной составной наружный кожух позволяет уменьшить размеры котлована для монтажа кабельной муфты
- Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
- Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
- Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
- Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Два перекрывающих друг друга защитных термоусаживаемых кожуха (внутренний и внешний) и межфазный герметик-заполнитель обеспечивают полную герметизацию конструкции
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
- Оптимальное решения в случае высокой плотности застройки и ограниченного пространства
- Выпускается по ТУ 3599-006-97284872-2006
| комплектация без болтовых соединителей | комплектация с болтовыми соединителями | тип установки | тип кабеля | число жил в кабеле | сечение жил кабеля (мм²) |
|---|---|---|---|---|---|
| 3ССТп-10-25/50 | 3ССТп-10-25/50(Б) | внутр.+наружн. | с/без брони | 3 | 25/ 35/ 50 |
| 3ССТп-10-70/120 | 3ССТп-10-70/120(Б) | внутр.+наружн. | с/без брони | 3 | 70/ 120 |
| 3ССТп-10-150/240 | 3ССТп-10-150/240(Б) | внутр.+наружн. | с/без брони | 3 | 150/ 240 |
