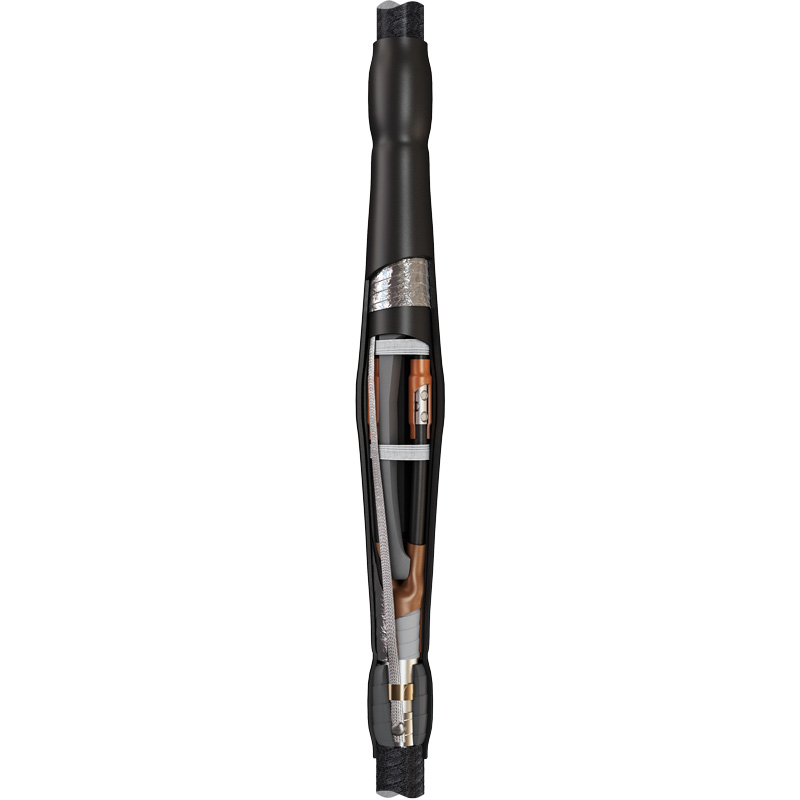

Соединительные кабельные муфты 3СТп-10: 3СТп-10 нг-LS
Производитель — КВТ
Оценка (средняя 3)
Соединительные кабельные муфты 3СТп-10 Тип : 3СТп-10 нг-LS Предназначены для соединения 3-х жильных кабелей: с бумажной маслопропитанной изоляцией с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ Соответствует...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединительные кабельные муфты 3СТп-10: 3СТп-10 нг-LS

Соединительные кабельные муфты 3СТп-10

Тип : 3СТп-10 нг-LS

  • Предназначены для соединения 3-х жильных кабелей:
    • с бумажной маслопропитанной изоляцией
    • с броней или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86

  • Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
  • Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
  • Применение пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Два перекрывающих друг друга защитных термоусаживаемых кожуха (внутренний и внешний) и межфазный герметик-заполнитель обеспечивает полную герметизацию конструкции
  • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
  • Выпускается по ТУ 3599-006-97284872-2006



комплектация без болтовых соединителей комплектация с болтовыми соединителями тип установки тип муфты тип кабеля число жил в кабеле рабочее напряжение (кВ) сечение жил кабеля (мм²)
3СТп-10-25/50 нг-LS 3СТп-10-25/50(Б) нг-LS внутр.+наружн. соединительная бумажная, с/без брони 3 до 10 25/ 35/ 50
3СТп-10-70/120 нг-LS 3СТп-10-70/120(Б) нг-LS внутр.+наружн. соединительная бумажная, с/без брони 3 до 10 70/ 120
3СТп-10-150/240 нг-LS 3СТп-10-150/240(Б) нг-LS внутр.+наружн. соединительная бумажная, с/без брони 3 до 10 150/ 240

Купить Соединительные кабельные муфты 3СТп-10: 3СТп-10 нг-LS в регионе Ярославль.
