Кабельные муфты на напряжение до 1 кВ

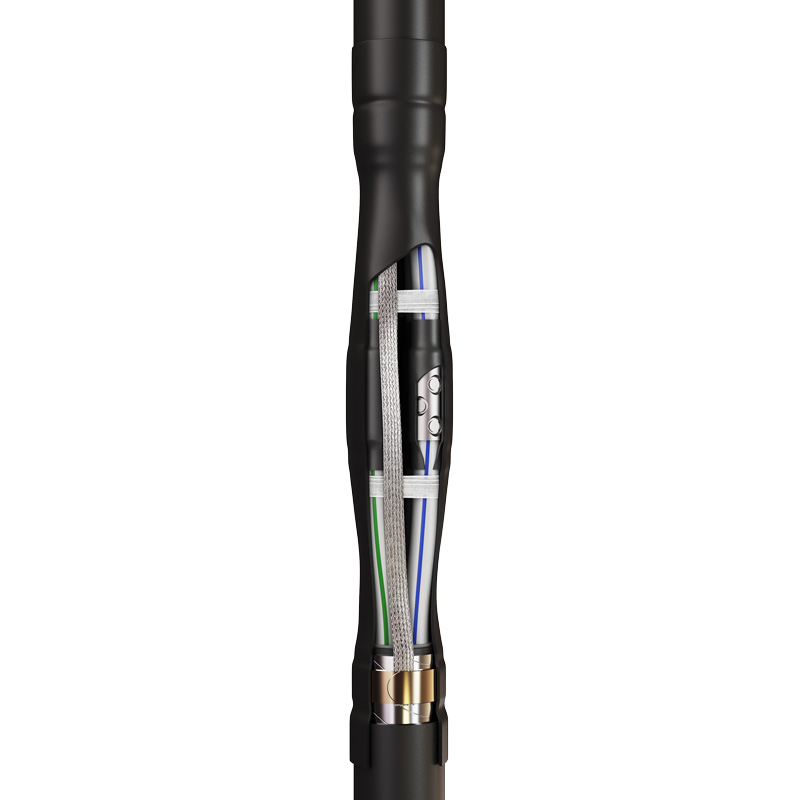

Соединительные кабельные муфты 5ПСТ-1 нг-LS
Производитель —
Оценка (средняя 4)
Соединительные кабельные муфты 5ПСТ-1 нг-LS Тип : 5ПСТ-1 нг-LS
Предназначены для соединения 5-х жильных кабелей:
с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони
на напряжение до 1 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Соединительные кабельные муфты 5ПСТ-1 нг-LS
Соединительные кабельные муфты 5ПСТ-1 нг-LS
Тип : 5ПСТ-1 нг-LS
- Предназначены для соединения 5-х жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней и без брони
- на напряжение до 1 кВ
-
Соответствует требованиям ГОСТ 13781.0-86
-
Типы монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
- Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
- Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Кожух надежно защищает, герметизирует и армирует муфту
- Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
-
Выпускается по ТУ 3599-006-97284872-2006
| наименование муфты (без болтовых соединителей) | наименование муфты (с болтовыми соединителями) | тип кабеля | тип установки | число жил в кабеле | рабочее напряжение (кВ) | сечение жил кабеля (мм²) |
|---|---|---|---|---|---|---|
| 5ПСТ-1-16/25 нг-LS | 5ПСТ-1-16/25(Б) нг-LS | без брони | внутр.+наружн. | 5 | 1 | 16 — 25 |
| 5ПСТ-1-25/50 нг-LS | 5ПСТ-1-25/50(Б) нг-LS | без брони | внутр.+наружн. | 5 | 1 | 25 — 50 |
| 5ПСТ-1-70/120 нг-LS | 5ПСТ-1-70/120(Б) нг-LS | без брони | внутр.+наружн. | 5 | 1 | 70 — 120 |
| 5ПСТ-1-150/240 нг-LS | 5ПСТ-1-150/240(Б) нг-LS | без брони | внутр.+наружн. | 5 | 1 | 150 — 240 |
| 5ПСТ(б)-1-16/25 нг-LS | 5ПСТ(б)-1-16/25(Б) нг-LS | с броней | внутр.+наружн. | 5 | 1 | 16 — 25 |
| 5ПСТ(б)-1-25/50 нг-LS | 5ПСТ(б)-1-25/50(Б) нг-LS | с броней | внутр.+наружн. | 5 | 1 | 25 — 50 |
| 5ПСТ(б)-1-70/120 нг-LS | 5ПСТ(б)-1-70/120(Б) нг-LS | с броней | внутр.+наружн. | 5 | 1 | 70 — 120 |
| 5ПСТ(б)-1-150/240 нг-LS | 5ПСТ(б)-1-150/240(Б) нг-LS | с броней | внутр.+наружн. | 5 | 1 | 150 — 240 |
