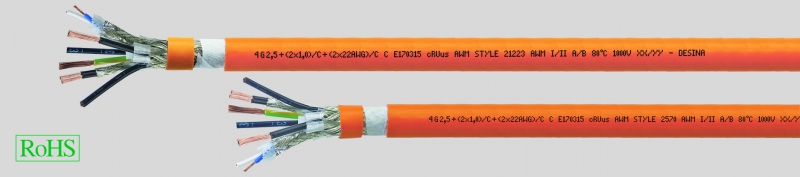

TOPSERV® 121, высокогибкий сервокабель для буксируемых цепей с 2 сигнальными парами в соответствии со стандартом Indramat INK

• TOPSERV® PUR
• PUR-кабель для буксируемых цепей в соотв. с
  UL AWM Style 21223 CSA AWM
• Диапазон температур
  подвижно -30°C до +80°C
  стационарно -40°C до +80°C
• Номинальное напряжение
  VDE
  Жилы питания U0/U 600/1000 В
  Жилы управления U0/U 300/500 В
  UL/CSA 1000 В
• Испытательное напряжение, 50 Гц
  Жилы питания 4000 В
  Жилы управления 1000 В
• Сопротивление изоляции
  мин. 20 МОм x км
• Сопротивление связи
  макс. 250 Ом/км
• Минимальный радиус изгиба
  подвижно 7,5x Ø кабеля
  стационарно 4x Ø каьеля
  мин. 5 млн. циклов

• Медные особо тонкопроволочные проводники в соотв. с
  DIN VDE 0295 кл. 6, IEC 60228 кл. 6
• Изоляция жил PP безагалогеновый
• Маркировка жил
  Жилы питания
  Жила 1: черная с маркировкой U/L1/C/L+
  Жила 2: черная с маркировкой V/L2
  Жила 3: черная с маркировкой W/L3/D/L-
  Жилы управления
  Пара 1: черные с цифрами 5+6
  Пара 2: белая и синяя
• Жила заземления жл-зл
• Луженая медная оплетка над каждой парой жил управления
• Повивная скрутка жил питания с жилами управления
  с оптимальным шагом и стабилизирующим наполнителем
• Общий экран в виде луженой медной оплетки, площадь покрытия прибл. 85%
• Оболочка PVC или PUR
• Цвет оболочки орнажевый (RAL 2003)
  стандарт DESINA®

• Низкая емкость багодаря использованию PP
• PUR-оболочка с низкии коэффициентом трения, устойчивая к истиранию, безгалогеновая, УФ- маслостойкий, устойчив к гидролизу и микробам
• Экран с плотностью покрытия 85% обеспечивает выполнение всех требований ЭМС
• Данный кабель соотвествует стандарту
  DESINA®
• Используемые при изготовлении
  материалы не содержат силикона и кадмия,
  а также веществ, разрушающих
  лакокрасочные покрытия

Испытания

• Самозатухающий и не распространяющий горение PUR
  в соответстствии с DIN VDE 0482-332-1-2,
  DIN EN 60332-1-2, IEC 60332-1 (соответствует
  DIN VDE 0472 часть 804, тип испытания B)

• Техническая информация TOPSERV® Hybrid PVC доступна по запросу.
