Гибридные кабель SAB Broeckskes серии CAN-Bus — Комбинированный кабель CAN-Bus с общим медным экраном оснащен оболочкой, не содержащую галогенов. Огнестойкий и не распространяющий горение, устойчив к маслам и химическим веществам он способен выдерживать высокие механические нагрузки.

Технические характеристики кабеля SAB Broeckskes серии CAN-Bus:

• Внешний диаметр: по запросу
• Диаметр проводника (Сечение): 0,5-0,5 мм²
• Количество токопроводящих жил: по запросу шт.
• Пиковое рабочее напряжение: Макс. 450 В
• Испытательное напряжение: жила / жила: 1000 В (постоянный ток), жила / экран: 1500 В (постоянный ток)
• Минимум радиус изгиба: гибкое применение: 10 x d
• Температурный диапазон: фиксированная прокладка: -40 / + 70 ° C, гибкое применение: -30 / + 70 ° C
• Без галогенов соотв. с DIN VDE 0472, часть 815 и IEC 60754-1
• Пожаробезопасность: не распространяет пламя в соотв. с IEC 60332 + EN 60332 CAT. C, огнестойкий и самозатухающий в соотв. с IEC 60332-1-2 и EN 60332-1-2
• Волновое сопротивление соотв. с VDE 0472 часть 516 на частоте 1 МГц: 120 Ом +/- 10% (шина CAN)
• Ёмкость: соотв. способу испытания VDE 0472 часть 504 A: прибл. 15 нФ / км (CAN-Bus)
• Устойчивость к маслам: в соответствии с EN 60811-2-1, раздел 10 и VDE 0473 часть 811-2-1, раздел 10
• Отсутствие вредных веществ соотв. директиве RoHS Европейского Союза

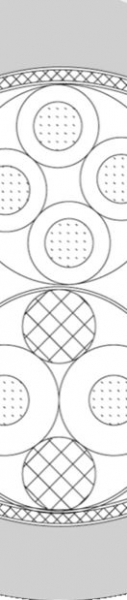

Структура кабеля SAB Broeckskes серии CAN-Bus:

• Проводник: луженые медные жилы, тонкие проволоки в соответствии с DIN VDE 0812
• Изоляция: SABIX 231, термопластичный материал и 02YI1 в соотв. по DIN VDE 0819 часть 103 (для 2 x 0,50 мм²)
• Скрутка: пары и четверки, скрученные в слоях
• Экран: луженая медная оплетка, оптический охват ≥ 85%
• Материал оболочки: SABIX 263, термопластичный материал
• Цвет оболочки: черный (RAL 9005)
• Маркировка: SAB BRÖCKSKES D-Viersen So. SABIX CAN-BUS-LEITUNG

Свойства кабеля SAB Broeckskes серии CAN-Bus:

• Экранированный, безгалогеновый кабель
• Устойчив к огню, самозатухающий
• Устойчив к маслам и химическим веществам
