Гибридные кабель SAB Broeckskes серии Profibus-DP — Кабель Profibus-DP с общим медным экраном оснащен оболочкой, не содержащую галогенов. Он применяется для тяговых цепей. Устойчив к маслам и химическим веществам он способен выдерживать высокие механические нагрузки. В случае возгорания не выделяет вредных веществ.

Технические характеристики кабеля SAB Broeckskes серии Profibus-DP:

• Внешний диаметр: по запросу
• Диаметр проводника (Сечение): 0,34-1,5 мм²
• Количество токопроводящих жил: по запросу шт.
• Пиковое рабочее напряжение: № 0634-9010: 100 В., № . 0634-9015: макс. 350 В
• Испытательное напряжение: жила / жила: 1500 В, жила / экран: 1000 В
• Минимум радиус изгиба: гибкое применение: 12 x d
• Температурный диапазон: фиксированная прокладка: -40 / + 80 ° C, гибкое применение: -40 / + 80 ° C
• Безгалогеновый в соотв. DIN VDE 0472, часть 815 и IEC 60754-1
• Устойчивость к маслам: TMPU в соотв. с DIN VDE 0282 часть 10 и HD 22.10
• Волновое сопротивление: соотв. с VDE 0472 часть 516 на частоте 3-20 МГц: 150 Ом +/- 15 Ом
• Отсутствие вредных веществ соотв. директиве RoHS Европейского Союза

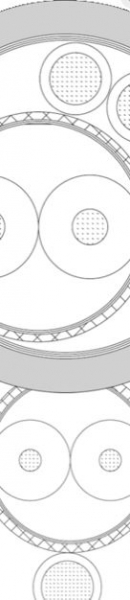

Структура кабеля SAB Broeckskes серии Profibus-DP:

• Проводник: нелуженые медные жилы
• Изоляция: 0,34 мм²: PE, 1,00 мм² / 1,50 мм²: TPE
• Скрутка: пары и жилы, скрученные слоями
• Экран Profibus: оплетка из луженой медной круглой проволоки
• Материал оболочки: PUR, TMPU в соотв. с DIN VDE 0282 часть 10
• Цвет оболочки: фиолетово-красный (RAL 4001)
• Маркировка: № . 0634-9010: SAB BRÖCKSKES D-VIERSEN S PB 634 2 x 0,34 мм² + 4 x 1,5 мм² CE
• № . 0634-9015: SAB BRÖCKSKES D-VIERSEN S PB 634 2 x 0,34 мм² + 3 x 1,0 мм² CE

Свойства кабеля SAB Broeckskes серии Profibus-DP:

• Экранированный, безгалогеновый кабель
• Устойчив к огню, самозатухающий
• Устойчив к маслам и химическим веществам
