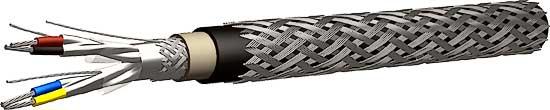

Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx2эxSл
Производитель —
Оценка (средняя 5)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, В индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx2эxSл
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, В индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм х км |
5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
|
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ |
100 | 100 | 100 | 100 | 100 | 100 |
|
Волновое сопротивление на частоте 1 МГц, Ом |
100±20 | 100±20 | 80±20 | 80±20 | 80±20 | 60±15 |
|
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн |
1 | 1 | 1 | 1 | 1 | 1 |
|
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом |
25 | 25 | 25 | 25 | 40 | 60 |
|
Рабочее напряжение постоянное (переменное), не более, В |
1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
|||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 15,8 | 16,0 | 17,1 | 18,7 | 20,8 | 21,2 | 22,2 | 26,0 | 26,8 | 28,3 | 29,7 | 32,7 | 36,2 |
| 0,5 | 16,6 | 16,8 | 18,0 | 19,6 | 21,8 | 22,3 | 23,3 | 27,3 | 28,1 | 29,7 | 31,2 | 34,3 | 38,0 |
| 0,75 | 17,1 | 17,3 | 18,5 | 20,2 | 22,5 | 23,0 | 24,0 | 28,1 | 28,9 | 30,6 | 32,1 | 35,3 | 39,1 |
| 1,0 | 17,9 | 18,1 | 19,5 | 21,2 | 23,5 | 24,1 | 25,2 | 29,7 | 30,7 | 32,1 | 33,9 | 37,4 | 42,0 |
| 1,5 | 19,2 | 19,4 | 21,0 | 23,5 | 25,3 | 26,1 | 27,3 | 32,4 | 33,4 | 34,9 | 36,8 | 41,3 | 46,8 |
| 2,5 | 21,1 | 22,0 | 23,9 | 26,1 | 28,5 | 29,3 | 31,0 | 36,2 | 37,2 | 39,7 | 41,9 | 46,1 | 52,9 |
| Расчетная масса 1 км кабелей, кг/км |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 230,3 | 263,0 | 305,0 | 350,5 | 424,6 | 458,3 | 503,0 | 622,0 | 691,2 | 775,1 | 856,2 | 1009,6 | 1173,0 |
| 0,5 | 241,8 | 276,2 | 320,3 | 368,0 | 445,8 | 481,2 | 528,2 | 653,1 | 725,8 | 813,9 | 899,0 | 1060,1 | 1231,6 |
| 0,75 | 253,9 | 290,0 | 336,3 | 386,4 | 468,1 | 505,3 | 554,6 | 685,8 | 762,1 | 854,6 | 944,0 | 1113,1 | 1293,2 |
| 1,0 | 281,1 | 322,6 | 377,3 | 435,0 | 524,8 | 569,3 | 625,6 | 779,8 | 880,8 | 982,8 | 1081,9 | 1281,9 | 1549,7 |
| 1,5 | 325,9 | 378,3 | 447,3 | 554,6 | 636,2 | 694,7 | 762,3 | 970,0 | 1083,8 | 1208,8 | 1336,7 | 1649,2 | 2092,5 |
| 2,5 | 403,4 | 508,9 | 608,8 | 712,8 | 836,0 | 919,8 | 1037,4 | 1263,5 | 1426,4 | 1654,8 | 1836,8 | 2203,4 | 2831,7 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 5 х DН |
– 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
