Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx2xSл
Производитель —
Оценка (средняя 5)

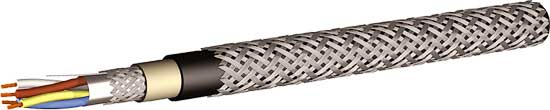

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx2xSл
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм х км | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 100 | 100 | 100 | 100 | 100 | 100 |
| Волновое сопротивление на частоте 1 МГц, Ом | 120±20 | 120±20 | 100±20 | 100±20 | 100±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 10,8 | 15,6 | 15,8 | 17,0 | 18,5 | 20,5 | 21,0 | 22,0 | 25,6 | 26,4 | 27,8 | 29,2 | 32,1 | 35,4 |
| 0,5 | 11,3 | 16,4 | 16,6 | 17,9 | 19,4 | 21,5 | 22,0 | 23,1 | 26,9 | 27,7 | 29,2 | 30,7 | 33,7 | 37,2 |
| 0,75 | 11,6 | 16,9 | 17,1 | 18,4 | 20,0 | 22,1 | 22,7 | 23,8 | 27,7 | 28,5 | 30,1 | 31,6 | 34,7 | 38,3 |
| 1,0 | 12,2 | 17,6 | 17,9 | 19,3 | 21,5 | 23,3 | 23,9 | 24,9 | 29,1 | 30,2 | 31,7 | 33,4 | 36,7 | 41,2 |
| 1,5 | 12,8 | 19,1 | 19,3 | 21,4 | 23,3 | 25,1 | 25,8 | 27,3 | 31,9 | 32,9 | 34,5 | 36,3 | 40,6 | 45,0 |
| 2,5 | 14,5 | 22,2 | 22,7 | 24,3 | 26,6 | 28,9 | 29,7 | 31,4 | 36,4 | 37,4 | 39,2 | 42,0 | 46,2 | 52,9 |
| Расчетная масса 1 км кабелей, кг/км |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 137,9 | 222,0 | 252,5 | 291,9 | 333,5 | 403,3 | 437,5 | 475,3 | 586,4 | 650,7 | 734,4 | 805,0 | 947,7 | 1106,1 |
| 0,5 | 144,8 | 233,1 | 265,1 | 306,5 | 350,2 | 423,5 | 459,4 | 499,1 | 615,7 | 683,2 | 771,1 | 845,2 | 995,1 | 1161,4 |
| 0,75 | 152,0 | 244,8 | 278,4 | 321,8 | 367,7 | 444,7 | 482,4 | 524,1 | 646,5 | 717,4 | 809,7 | 887,5 | 1044,9 | 1219,5 |
| 1,0 | 161,9 | 270,1 | 306,6 | 360,0 | 441,3 | 502,0 | 543,5 | 596,5 | 737,3 | 828,6 | 923,5 | 1015,7 | 1201,8 | 1451,8 |
| 1,5 | 184,8 | 312,9 | 361,9 | 454,8 | 529,1 | 604,5 | 659,2 | 740,1 | 912,1 | 1024,2 | 1141,0 | 1260,8 | 1554,0 | 1813,7 |
| 2,5 | 226,7 | 415,8 | 488,9 | 581,5 | 683,2 | 799,6 | 878,3 | 983,5 | 1201,7 | 1354,8 | 1519,8 | 1741,1 | 2085,6 | 2669,2 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 5 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
