Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx3xSл
Производитель —
Оценка (средняя 4)
Конструкция

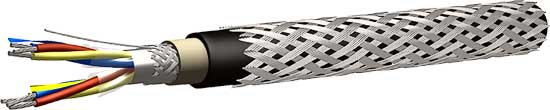

Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКГнг(A)-HF Nx3xSл
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, Ом х км | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 100 | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 11,2 | 16,4 | 16,7 | 17,9 | 20,1 | 21,5 | 22,1 | 23,1 | 27,0 | 28,1 | 29,4 | 31,0 | 34,0 | 38,2 |
| 0,5 | 11,8 | 17,2 | 17,5 | 18,8 | 21,1 | 22,6 | 23,2 | 24,3 | 28,3 | 29,5 | 30,9 | 32,5 | 35,7 | 40,1 |
| 0,75 | 12,2 | 17,7 | 18,0 | 19,4 | 21,7 | 23,3 | 23,9 | 25,0 | 29,1 | 30,4 | 31,8 | 33,5 | 36,8 | 41,3 |
| 1,0 | 12,6 | 18,5 | 18,8 | 20,3 | 22,8 | 24,6 | 25,1 | 26,3 | 31,1 | 31,9 | 33,6 | 35,3 | 39,6 | 43,7 |
| 1,5 | 13,3 | 20,0 | 20,2 | 22,5 | 24,6 | 26,9 | 27,5 | 28,8 | 33,8 | 34,7 | 36,5 | 39,1 | 43,4 | 48,8 |
| 2,5 | 14,4 | 22,8 | 23,1 | 24,9 | 27,6 | 30,1 | 30,9 | 32,4 | 37,8 | 39,6 | 41,5 | 43,9 | 49,7 | 55,4 |
| Расчетная масса 1 км кабелей, кг/км |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 215,4 | 259,0 | 299,5 | 354,2 | 435,0 | 492,7 | 541,2 | 592,7 | 737,6 | 834,1 | 933,9 | 1031,1 | 1227,2 | 1481,4 |
| 0,5 | 234,1 | 272,0 | 314,5 | 371,9 | 456,7 | 517,3 | 568,3 | 622,3 | 774,5 | 875,8 | 980,6 | 1082,7 | 1288,6 | 1555,5 |
| 0,75 | 268,2 | 285,6 | 330,2 | 390,5 | 479,5 | 543,2 | 596,7 | 653,4 | 813,2 | 919,6 | 1029,6 | 1136,8 | 1353,0 | 1633,3 |
| 1,0 | 298,4 | 315,1 | 368,8 | 439,9 | 542,4 | 620,9 | 680,1 | 751,5 | 945,9 | 1066,9 | 1192,3 | 1320,5 | 1629,3 | 1907,9 |
| 1,5 | 324,3 | 370,8 | 443,2 | 564,2 | 661,7 | 775,4 | 858,5 | 952,1 | 1176,9 | 1330,6 | 1495,5 | 1713,4 | 2078,1 | 2578,1 |
| 2,5 | 378,1 | 496,0 | 602,6 | 731,2 | 887,2 | 1037,4 | 1151,4 | 1276,8 | 1562,3 | 1842,1 | 2080,1 | 2321,9 | 2992,5 | 3548,0 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 5 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
