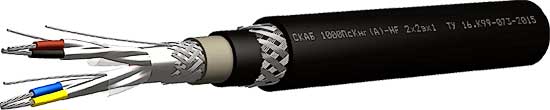

Спецкабель® СКАБ 1000ПсКнг(A)-HF Nx2эxSл
Производитель —
Оценка (средняя 3)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, В индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКнг(A)-HF Nx2эxSл
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, В индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из сшитой безгалогенной полимерной композиции. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм х км | 500 | 500 | 500 | 500 | 500 | 500 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 | 150 |
| Волновое сопротивление на частоте 1 МГц, Ом | 100±20 | 100±20 | 80±20 | 80±20 | 80±20 | 60±15 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 25 | 40 | 60 |
|
Рабочее напряжение постоянное (переменное), не более, В |
1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 19,9 | 20,2 | 21,4 | 23,0 | 25,7 | 26,3 | 27,2 | 31,3 | 32,1 | 33,6 | 35,0 | 38,1 | 41,5 |
| 0,5 | 20,9 | 21,2 | 22,5 | 24,1 | 27,0 | 27,6 | 28,6 | 32,9 | 33,7 | 35,3 | 36,8 | 40,0 | 43,6 |
| 0,75 | 21,5 | 21,8 | 23,2 | 24,8 | 27,8 | 28,4 | 29,5 | 33,9 | 34,7 | 36,4 | 37,9 | 41,2 | 44,9 |
| 1,0 | 22,4 | 22,7 | 24,1 | 25,9 | 28,9 | 29,6 | 30,7 | 35,4 | 36,6 | 38,1 | 39,7 | 43,2 | 48,6 |
| 1,5 | 23,8 | 24,0 | 25,6 | 28,9 | 30,8 | 31,5 | 32,8 | 38,2 | 39,1 | 40,8 | 42,6 | 47,9 | 53,5 |
| 2,5 | 25,8 | 27,5 | 29,3 | 31,5 | 34,4 | 35,0 | 36,8 | 41,9 | 43,1 | 46,4 | 48,4 | 52,8 | 59,9 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 399,5 | 434,1 | 487,9 | 547,3 | 684,6 | 723,8 | 779,7 | 967,5 | 1045,7 | 1148,1 | 1246,4 | 1435,7 | 1641,0 |
| 0,5 | 419,5 | 455,8 | 512,3 | 574,7 | 718,8 | 760,0 | 818,7 | 1015,9 | 1098,0 | 1205,5 | 1308,7 | 1507,5 | 1723,0 |
| 0,75 | 440,5 | 478,6 | 537,9 | 603,4 | 754,7 | 798,0 | 859,6 | 1066,7 | 1152,9 | 1265,8 | 1374,1 | 1582,9 | 1809,2 |
| 1,0 | 475,2 | 518,9 | 587,5 | 661,7 | 824,3 | 875,3 | 944,6 | 1179,2 | 1293,9 | 1414,2 | 1533,7 | 1776,1 | 2185,3 |
| 1,5 | 532,8 | 587,6 | 671,9 | 853,5 | 957,0 | 1022,7 | 1104,8 | 1403,1 | 1528,6 | 1673,8 | 1824,4 | 2274,7 | 2795,2 |
| 2,5 | 629,4 | 791,0 | 911,6 | 1040,7 | 1222,2 | 1314,9 | 1453,6 | 1742,4 | 1918,9 | 2258,7 | 2470,3 | 2898,4 | 3674,2 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 10 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
