Спецкабель® СКАБ 1000ПсКнг(A)-HF Nx3xSл
Производитель —
Оценка (средняя 5)

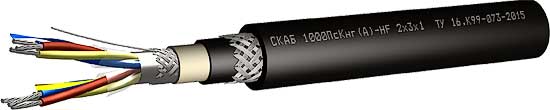

Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКнг(A)-HF Nx3xSл
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из сшитой безгалогенной полимерной композиции. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. | |
|
Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, Ом х км |
5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
|
Электрическая емкость троек, пересчитанная на 1 км, не более, нФ |
100 | 100 | 100 | 100 | 100 | 100 |
|
Рабочее напряжение постоянное (переменное), не более, В |
1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 15,4 | 20,6 | 20,8 | 22,1 | 25,0 | 26,6 | 27,0 | 28,1 | 32,4 | 33,4 | 34,8 | 36,3 | 39,3 | 44,4 |
| 0,5 | 16,2 | 21,6 | 21,8 | 23,2 | 26,2 | 27,9 | 28,4 | 29,5 | 34,0 | 35,1 | 36,5 | 38,1 | 41,3 | 46,6 |
| 0,75 | 16,7 | 22,2 | 22,5 | 23,9 | 27,0 | 28,7 | 29,3 | 30,4 | 35,0 | 36,2 | 37,6 | 39,2 | 42,5 | 48,0 |
| 1,0 | 17,2 | 23,2 | 23,4 | 24,9 | 28,1 | 29,9 | 30,6 | 31,7 | 36,9 | 37,8 | 39,3 | 41,1 | 46,1 | 50,4 |
| 1,5 | 17,9 | 24,6 | 24,8 | 27,9 | 29,9 | 32,7 | 33,4 | 34,6 | 39,6 | 40,6 | 42,3 | 45,7 | 50,1 | 55,4 |
| 2,5 | 19,1 | 28,1 | 28,4 | 30,4 | 33,4 | 35,8 | 36,7 | 38,2 | 43,6 | 46,2 | 48,2 | 50,4 | 56,4 | 62,5 |
| Расчетная масса 1 км кабелей, кг/км |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 274,4 | 425,7 | 468,1 | 534,4 | 674,6 | 749,0 | 803,0 | 865,5 | 1078,5 | 1186,7 | 1301,9 | 1416,3 | 1648,1 | 2022,5 |
| 0,5 | 288,1 | 447,0 | 491,5 | 561,1 | 708,3 | 786,5 | 843,1 | 908,8 | 1132,4 | 1246,0 | 1367,0 | 1487,1 | 1730,5 | 2123,6 |
| 0,75 | 302,5 | 469,4 | 516,1 | 589,2 | 743,7 | 825,8 | 885,3 | 954,2 | 1189,0 | 1308,3 | 1435,3 | 1561,5 | 1817,0 | 2229,8 |
| 1,0 | 323,9 | 506,7 | 562,5 | 647,5 | 818,4 | 916,6 | 982,2 | 1066,7 | 1343,6 | 1475,0 | 1618,7 | 1767,3 | 2201,9 | 2536,7 |
| 1,5 | 356,6 | 575,4 | 650,2 | 838,1 | 957,4 | 1123,3 | 1214,2 | 1323,4 | 1605,9 | 1771,3 | 1956,5 | 2279,9 | 2702,3 | 3274,5 |
| 2,5 | 417,7 | 772,0 | 881,9 | 1031,4 | 1243,4 | 1423,5 | 1546,5 | 1689,9 | 2038,2 | 2415,2 | 2679,9 | 2951,5 | 3701,7 | 4385,1 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 10 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
