Спецкабель® СКАБ 1000ПсКнг(A)-HF NxS
Производитель —
Оценка (средняя 4)
Конструкция
Многопроволочные медные жилы сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000ПсКнг(A)-HF NxS
| Конструкция |
|---|

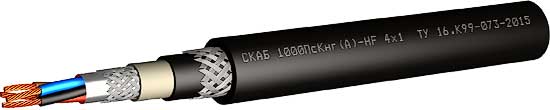

| Многопроволочные медные жилы сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из сшитой безгалогенной полимерной композиции. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
|
Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
57,0 | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм х км |
5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
|
Рабочее напряжение постоянное (переменное), не более, В |
1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
|||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,35 | 16,1 | 16,9 | 17,7 | 17,9 | 18,6 | 20,4 | 20,8 | 21,4 | 23,0 | 27,0 | 27,5 | 28,2 | 29,7 |
| 0,5 | 16,9 | 17,7 | 18,6 | 18,8 | 19,5 | 21,4 | 21,8 | 22,5 | 24,2 | 28,4 | 28,9 | 29,6 | 31,2 |
| 0,75 | 17,4 | 18,2 | 19,2 | 19,4 | 20,1 | 22,0 | 22,5 | 23,2 | 24,9 | 29,3 | 29,8 | 30,5 | 32,1 |
| 1,0 | 17,9 | 18,8 | 19,8 | 20,1 | 20,6 | 22,9 | 23,3 | 24,1 | 27,5 | 30,6 | 31,0 | 31,8 | 34,4 |
| 1,5 | 18,6 | 19,8 | 20,8 | 21,1 | 21,8 | 24,2 | 24,8 | 27,1 | 29,1 | 33,4 | 33,8 | 34,7 | 37,1 |
| 2,5 | 20,0 | 21,2 | 22,4 | 22,8 | 23,5 | 27,8 | 28,4 | 29,5 | 31,7 | 36,7 | 37,3 | 38,3 | 40,7 |
| Расчетная масса 1 км кабелей, кг/км |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,35 | 301,1 | 329,9 | 358,4 | 377,9 | 403,0 | 469,0 | 504,5 | 544,4 | 641,8 | 837,5 | 887,9 | 942,1 | 1069,1 |
| 0,5 | 316,2 | 346,4 | 376,3 | 396,8 | 423,1 | 492,4 | 529,7 | 571,6 | 673,9 | 879,4 | 932,3 | 989,2 | 1122,6 |
| 0,75 | 332,0 | 363,7 | 395,1 | 416,6 | 444,3 | 517,0 | 556,2 | 600,2 | 707,6 | 923,4 | 978,9 | 1038,7 | 1178,7 |
| 1,0 | 355,5 | 392,1 | 430,3 | 456,1 | 486,1 | 566,3 | 612,8 | 666,0 | 868,4 | 1033,2 | 1099,5 | 1170,4 | 1386,3 |
| 1,5 | 397,6 | 443,5 | 490,5 | 520,6 | 560,0 | 659,1 | 718,6 | 861,6 | 1029,6 | 1279,2 | 1366,3 | 1459,1 | 1695,2 |
| 2,5 | 475,3 | 536,4 | 595,4 | 640,3 | 692,0 | 904,0 | 987,0 | 1080,7 | 1309,4 | 1649,2 | 1767,6 | 1897,6 | 2201,3 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 10 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели пучковой скрутки |
