Универсальные для нефтехимии и энергетики СКАБ

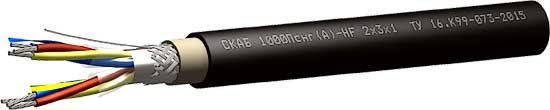

Спецкабель® СКАБ 1000Пснг(A)-HF Nx3xSл
Производитель —
Оценка (средняя 5)
Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, В экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000Пснг(A)-HF Nx3xSл
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, В экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 58,7 | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, Ом х км | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 100 | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 10,9 | 15,0 | 15,1 | 16,4 | 18,6 | 20,2 | 20,6 | 21,6 | 25,6 | 26,6 | 27,9 | 29,4 | 32,6 | 36,8 |
| 0,5 | 11,3 | 15,7 | 15,9 | 17,2 | 19,5 | 21,2 | 21,6 | 22,7 | 26,9 | 27,9 | 29,3 | 30,9 | 34,2 | 38,6 |
| 0,75 | 11,7 | 16,5 | 16,7 | 18,1 | 20,5 | 22,3 | 22,7 | 23,8 | 28,2 | 29,3 | 30,8 | 32,4 | 35,9 | 40,5 |
| 1,0 | 12,5 | 17,3 | 17,5 | 19,2 | 21,5 | 23,4 | 23,9 | 25,3 | 30,1 | 31,1 | 32,6 | 34,3 | 38,6 | 42,9 |
| 1,5 | 12,7 | 18,8 | 19,0 | 21,4 | 23,4 | 25,7 | 26,5 | 27,8 | 32,8 | 33,9 | 35,6 | 38,2 | 42,7 | 47,0 |
| 2,5 | 13,1 | 21,5 | 21,8 | 23,8 | 26,5 | 29,2 | 29,8 | 31,4 | 37,0 | 38,6 | 40,8 | 43,1 | 48,1 | 53,9 |
| Расчетная масса 1 км кабелей, кг/км |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,35 | 156,1 | 187,0 | 226,9 | 274,9 | 347,8 | 399,9 | 443,3 | 490,7 | 615,8 | 708,0 | 797,0 | 887,6 | 1069,8 | 1305,3 |
| 0,5 | 162,5 | 196,4 | 238,2 | 288,6 | 365,2 | 419,9 | 465,5 | 515,2 | 646,6 | 743,4 | 836,9 | 932,0 | 1123,3 | 1370,6 |
| 0,75 | 170,1 | 206,2 | 250,1 | 303,0 | 383,5 | 440,9 | 488,8 | 541,0 | 678,9 | 780,6 | 878,7 | 978,6 | 1179,5 | 1439,1 |
| 1,0 | 189,6 | 232,8 | 285,7 | 348,9 | 442,3 | 510,5 | 567,2 | 629,6 | 803,6 | 915,1 | 1033,4 | 1153,8 | 1443,3 | 1702,6 |
| 1,5 | 228,8 | 281,0 | 352,4 | 461,7 | 551,2 | 655,5 | 731,6 | 814,5 | 1017,0 | 1166,2 | 1323,2 | 1529,5 | 1874,4 | 2190,5 |
| 2,5 | 289,6 | 392,7 | 498,2 | 619,1 | 760,2 | 899,3 | 1010,0 | 1128,8 | 1390,9 | 1655,9 | 1884,7 | 2116,3 | 2606,4 | 3120,3 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 5 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
