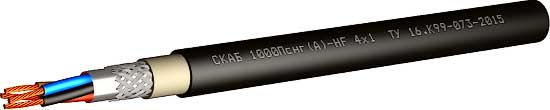

Спецкабель® СКАБ 1000Пснг(A)-HF NxS
Производитель —
Оценка (средняя 3)
Конструкция
Многопроволочные медные жилы сечением от 0,35 до 2,5 мм 2 с изоляцией из сшитого полиэтилена, В экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 1000Пснг(A)-HF NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,35 до 2,5 мм2 с изоляцией из сшитого полиэтилена, В экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из сшитой полимерной композиции, не содержащей галогенов. |
| Условия эксплуатации |
|---|
| Кабели эксплуатируются внутри и вне помещений на открытом воздухе. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.1.2.1 | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011. |  |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||
|---|---|---|---|---|---|---|
| 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 57,0 | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм х км | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Рабочее напряжение постоянное (переменное), не более, В | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) | 1500 (1000) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм |
|||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,35 | 10,5 | 11,2 | 12,1 | 12,3 | 12,8 | 14,8 | 15,1 | 15,8 | 17,4 | 20,7 | 21,0 | 21,7 | 23,3 |
| 0,5 | 11,0 | 11,8 | 12,7 | 12,9 | 13,4 | 15,5 | 15,9 | 16,6 | 18,3 | 21,7 | 22,1 | 22,8 | 24,5 |
| 0,75 | 11,6 | 12,4 | 13,3 | 13,5 | 14,1 | 16,3 | 16,7 | 17,4 | 19,2 | 22,8 | 23,2 | 23,9 | 25,7 |
| 1,0 | 12,0 | 12,9 | 13,9 | 14,3 | 14,8 | 17,0 | 17,5 | 18,4 | 20,8 | 23,9 | 24,5 | 25,3 | 27,5 |
| 1,5 | 12,8 | 13,9 | 14,9 | 15,3 | 16,0 | 18,5 | 19,0 | 20,6 | 22,6 | 26,5 | 26,9 | 27,8 | 30,2 |
| 2,5 | 14,1 | 15,3 | 16,6 | 16,9 | 17,7 | 21,3 | 21,8 | 22,9 | 25,3 | 29,8 | 30,5 | 31,5 | 34,0 |
| Расчетная масса 1 км кабелей, кг/км |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,35 | 125,1 | 144,3 | 163,0 | 177,6 | 194,3 | 234,9 | 263,6 | 294,9 | 370,3 | 481,0 | 522,4 | 566,5 | 670,3 |
| 0,5 | 131,4 | 151,5 | 171,1 | 186,5 | 204,0 | 246,6 | 276,8 | 309,6 | 388,8 | 505,0 | 548,5 | 594,8 | 703,8 |
| 0,75 | 138,0 | 159,1 | 179,7 | 195,8 | 214,2 | 258,9 | 290,6 | 325,1 | 408,2 | 530,3 | 575,9 | 624,5 | 739,0 |
| 1,0 | 155,1 | 179,3 | 204,4 | 223,8 | 246,3 | 297,8 | 336,3 | 376,9 | 502,5 | 618,1 | 673,5 | 732,2 | 887,2 |
| 1,5 | 186,0 | 217,5 | 249,3 | 275,1 | 304,3 | 370,9 | 421,3 | 500,2 | 634,9 | 800,9 | 875,4 | 953,8 | 1153,2 |
| 2,5 | 241,0 | 285,2 | 329,0 | 366,5 | 407,8 | 526,2 | 600,3 | 678,6 | 871,9 | 1112,6 | 1221,5 | 1334,9 | 1601,1 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
|---|---|---|
| 5 х DН | – 40 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели пучковой скрутки |
