Спецкабель® СКАБ 250КГнг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx2эxS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx2эxS
Производитель —
Оценка (средняя 4)

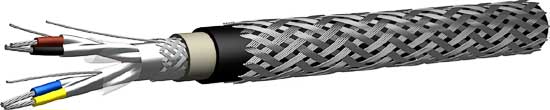

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx2эxS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx2эxS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КГУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 250КГнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КГУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250КГнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250КГнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КГУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более,мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 15,9 | 16,1 | 17,5 | 19,0 | 21,3 | 21,7 | 22,8 | 27,1 | 27,9 | 29,6 | 31,0 | 34,2 | 37,9 |
| 0,75 | 16,4 | 16,6 | 18,0 | 19,6 | 21,9 | 22,4 | 23,5 | 27,9 | 28,7 | 30,5 | 31,9 | 35,2 | 39,0 |
| 1,0 | 17,2 | 17,4 | 19,0 | 20,6 | 23,1 | 23,7 | 24,7 | 29,5 | 30,6 | 32,0 | 33,7 | 37,2 | 43,0 |
| 1,5 | 18,5 | 18,8 | 20,4 | 23,0 | 24,9 | 25,5 | 26,8 | 32,1 | 33,1 | 34,8 | 36,7 | 41,2 | 46,8 |
| 2,5 | 21,2 | 21,4 | 23,3 | 25,5 | 28,4 | 29,0 | 30,8 | 35,9 | 37,1 | 39,7 | 41,7 | 47,9 | 52,6 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |||||||
| 0,5 | 218,4 | 250,2 | 290,6 | 334,2 | 411,2 | 444,0 | 487,7 | 627,2 | 695,5 | 779,1 | 859,6 | 1011,7 | 1174,8 | ||||||
| 0,75 | 229,3 | 262,7 | 305,1 | 350,9 | 431,8 | 466,2 | 512,1 | 658,6 | 730,3 | 818,1 | 902,6 | 1062,3 | 1233,5 | ||||||
| 1,0 | 254,8 | 293,5 | 344,0 | 397,1 | 486,0 | 527,5 | 580,0 | 750,1 | 846,1 | 942,8 | 1036,7 | 1226,3 | 1647,3 | ||||||
| 1,5 | 297,3 | 346,5 | 410,7 | 516,5 | 593,1 | 648,2 | 711,7 | 936,2 | 1044,2 | 1163,1 | 1285,1 | 1593,6 | 2026,7 | ||||||
| 2,5 | 403,1 | 476,3 | 570,8 | 669,3 | 810,8 | 891,1 | 1005,0 | 1223,6 | 1379,6 | 1608,4 | 1783,6 | 2377,3 | 2717,3 | ||||||
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
