Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250КГнг(A)-FRLS Nx3эхS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx3эхS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx3эхS
Производитель —
Оценка (средняя 5)
Конструкция

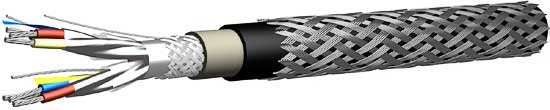

Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-FRLS Nx3эхS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx3эхS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx3эхS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КГУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
|---|
| Кабели СКАБ 250КГнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КГУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250КГнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250КГнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КГУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 16,8 | 17,0 | 18,4 | 20,0 | 22,4 | 23,0 | 24,1 | 28,7 | 29,8 | 31,2 | 32,8 | 36,2 | 41,8 |
| 0,75 | 17,3 | 17,5 | 19,0 | 20,6 | 23,1 | 23,7 | 24,8 | 29,6 | 30,7 | 32,1 | 33,8 | 37,3 | 43,1 |
| 1,0 | 18,1 | 18,3 | 19,9 | 22,4 | 24,2 | 24,9 | 26,1 | 31,4 | 32,3 | 33,9 | 35,6 | 40,2 | 45,4 |
| 1,5 | 19,5 | 19,9 | 22,1 | 24,2 | 26,3 | 27,7 | 29,0 | 34,0 | 35,0 | 36,9 | 38,8 | 44,6 | 49,7 |
| 2,5 | 22,4 | 22,7 | 24,6 | 27,7 | 30,2 | 31,0 | 32,7 | 38,1 | 40,0 | 43,1 | 45,3 | 50,3 | 56,5 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 256,3 | 297,6 | 353,7 | 411,8 | 506,6 | 556,4 | 610,0 | 781,7 | 883,4 | 983,0 | 1091,1 | 1297,9 | 1725,5 |
| 0,75 | 269,1 | 312,5 | 371,4 | 432,4 | 531,9 | 584,2 | 640,5 | 820,8 | 927,6 | 1032,2 | 1145,7 | 1362,8 | 1811,8 |
| 1,0 | 299,9 | 354,0 | 421,7 | 526,6 | 605,7 | 664,4 | 735,5 | 953,7 | 1069,0 | 1200,9 | 1329,7 | 1650,3 | 2097,6 |
| 1,5 | 356,6 | 429,0 | 551,1 | 648,4 | 744,6 | 869,3 | 959,1 | 1185,6 | 1346,6 | 1513,1 | 1682,7 | 2253,4 | 2640,0 |
| 2,5 | 482,8 | 590,4 | 720,8 | 901,6 | 1052,2 | 1175,0 | 1302,8 | 1595,1 | 1881,4 | 2283,6 | 2536,9 | 3072,7 | 3693,6 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
