Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250КГнг(A)-FRLS Nx3xS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx3xS
Производитель —
Оценка (средняя 5)

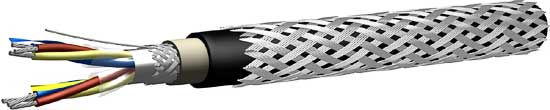

Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-FRLS Nx3xS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КГУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 250КГнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КГУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250КГнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250КГнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КГУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 11,2 | 16,6 | 16,8 | 18,1 | 20,5 | 22,1 | 22,6 | 23,7 | 28,2 | 29,3 | 30,7 | 32,3 | 35,5 | 40,0 |
| 0,75 | 11,5 | 17,1 | 17,3 | 18,6 | 21,1 | 22,8 | 23,3 | 24,4 | 29,0 | 30,2 | 31,6 | 33,3 | 36,6 | 41,2 |
| 1,0 | 11,9 | 18,0 | 18,2 | 19,8 | 22,1 | 24,0 | 24,6 | 25,9 | 30,9 | 31,8 | 33,5 | 35,2 | 39,4 | 44,6 |
| 1,5 | 12,7 | 19,4 | 19,6 | 22,0 | 24,0 | 26,0 | 27,3 | 28,7 | 33,6 | 34,6 | 36,4 | 39,0 | 44,3 | 48,7 |
| 2,5 | 13,8 | 22,1 | 22,5 | 24,4 | 27,3 | 30,0 | 30,7 | 32,3 | 37,6 | 39,4 | 41,5 | 44,8 | 49,6 | 55,7 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 146,0 | 245,8 | 285,0 | 337,7 | 420,5 | 476,7 | 523,9 | 573,7 | 738,8 | 833,8 | 932,2 | 1027,9 | 1221,1 | 1483,4 |
| 0,75 | 153,3 | 258,1 | 299,3 | 354,6 | 441,5 | 500,5 | 550,1 | 602,4 | 775,7 | 875,5 | 978,8 | 1079,3 | 1282,2 | 1557,6 |
| 1,0 | 169,5 | 286,0 | 335,9 | 401,6 | 501,8 | 575,0 | 630,0 | 696,6 | 905,0 | 1018,7 | 1136,8 | 1257,7 | 1559,1 | 1976,9 |
| 1,5 | 193,9 | 338,9 | 406,9 | 525,1 | 616,6 | 707,1 | 825,0 | 914,3 | 1130,3 | 1275,7 | 1432,2 | 1648,8 | 2148,7 | 2482,2 |
| 2,5 | 242,3 | 463,3 | 564,8 | 686,7 | 857,9 | 1002,8 | 1111,8 | 1232,1 | 1507,1 | 1784,2 | 2012,6 | 2389,3 | 2895,8 | 3479,9 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные парной скрутки |
