Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250КГнг(A)-FRLS NxS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 4)
Конструкция

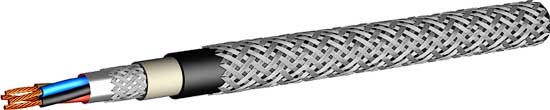

Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-FRLS NxS , Спецкабель® СКАБ 250КГнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250КГУнг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КГУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 250КГнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КГУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250КГнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250КГнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КГУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 11,9 | 12,8 | 13,6 | 13,9 | 14,4 | 16,4 | 16,8 | 17,5 | 19,2 | 22,6 | 23,1 | 23,9 | 26,1 |
| 0,75 | 12,3 | 13,2 | 14,0 | 14,3 | 14,8 | 16,9 | 17,3 | 18,0 | 19,8 | 23,3 | 23,8 | 24,6 | 26,9 |
| 1,0 | 12,7 | 13,6 | 14,5 | 14,8 | 15,6 | 17,6 | 18,1 | 19,0 | 21,4 | 24,6 | 25,0 | 25,9 | 28,4 |
| 1,5 | 13,6 | 14,5 | 15,6 | 16,0 | 16,6 | 19,1 | 19,6 | 21,2 | 23,2 | 27,3 | 27,9 | 28,7 | 31,0 |
| 2,5 | 14,7 | 16,1 | 17,2 | 17,5 | 18,3 | 21,8 | 22,5 | 23,4 | 25,9 | 31,7 | 32,4 | 33,5 | 35,7 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 169,2 | 191,5 | 211,5 | 226,4 | 246,7 | 293,2 | 322,5 | 357,2 | 435,6 | 563,7 | 605,4 | 651,0 | 796,2 |
| 0,75 | 177,7 | 201,1 | 222,1 | 237,7 | 259,0 | 307,9 | 338,6 | 375,1 | 457,4 | 591,9 | 635,7 | 683,5 | 836,0 |
| 1,0 | 197,1 | 221,7 | 247,2 | 267,5 | 291,7 | 345,7 | 385,1 | 427,9 | 561,5 | 681,2 | 734,6 | 792,3 | 970,1 |
| 1,5 | 228,7 | 262,1 | 294,5 | 321,4 | 350,8 | 422,6 | 471,6 | 558,5 | 696,1 | 890,2 | 962,7 | 1045,8 | 1246,2 |
| 2,5 | 287,8 | 334,8 | 379,9 | 418,9 | 460,8 | 592,6 | 665,3 | 743,6 | 936,5 | 1313,1 | 1420,7 | 1540,5 | 1810,9 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | СКАБ 250КГнг (A)-FRLS | СКАБ 250КГнг (A)-FRHF-ХЛ | СКАБ 250КГУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели пучковой скрутки |
