Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250КГнг(A)-LS Nx2xS , Спецкабель® СКАБ 250КГнг(A)-HF-ХЛ Nx2xS
Производитель —
Оценка (средняя 3)

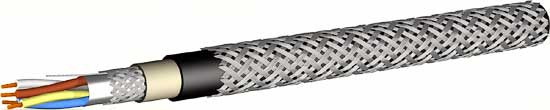

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-LS Nx2xS , Спецкабель® СКАБ 250КГнг(A)-HF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%.Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 250КГнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 250КГнг (A)-LS), П1б.8.1.2.1 (СКАБ 250КГнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более,мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 9,9 | 14,1 | 14,2 | 15,3 | 16,6 | 17,9 | 18,3 | 19,2 | 22,8 | 23,4 | 24,5 | 25,8 | 29,2 | 32,3 |
| 0,75 | 10,2 | 14,5 | 14,6 | 15,8 | 17,1 | 18,4 | 18,8 | 19,8 | 23,5 | 24,1 | 25,2 | 26,6 | 30,1 | 33,3 |
| 1,0 | 10,6 | 15,3 | 15,5 | 16,7 | 18,1 | 19,5 | 20,1 | 21,7 | 25,0 | 25,8 | 27,7 | 29,3 | 32,0 | 35,4 |
| 1,5 | 11,3 | 16,6 | 16,9 | 18,2 | 19,9 | 22,1 | 22,7 | 23,8 | 28,1 | 28,9 | 30,7 | 32,1 | 35,4 | 40,0 |
| 2,5 | 13,1 | 19,3 | 19,5 | 21,1 | 23,0 | 25,6 | 26,2 | 27,5 | 32,9 | 33,8 | 35,4 | 37,3 | 41,7 | 47,5 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 118,2 | 186,1 | 212,2 | 245,0 | 279,7 | 316,7 | 345,2 | 376,0 | 483,6 | 538,4 | 596,9 | 655,7 | 829,3 | 969,0 |
| 0,75 | 124,1 | 195,4 | 222,8 | 257,3 | 293,7 | 332,5 | 362,5 | 394,8 | 507,8 | 565,3 | 626,7 | 688,5 | 870,8 | 1017,4 |
| 1,0 | 133,4 | 218,2 | 248,8 | 292,4 | 336,2 | 383,8 | 417,7 | 491,3 | 591,3 | 657,8 | 775,7 | 867,2 | 1026,4 | 1194,1 |
| 1,5 | 153,6 | 257,5 | 300,0 | 355,4 | 415,8 | 509,0 | 556,1 | 610,1 | 781,4 | 878,6 | 992,3 | 1098,0 | 1307,7 | 1587,0 |
| 2,5 | 192,5 | 327,8 | 392,9 | 471,8 | 558,0 | 677,4 | 747,0 | 824,8 | 1074,1 | 1211,4 | 1359,3 | 1510,0 | 1873,3 | 2377,2 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные парной скрутки |
