Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250КГнг(A)-LS Nx3xS , Спецкабель® СКАБ 250КГнг(A)-HF-ХЛ Nx3xS
Производитель —
Оценка (средняя 5)

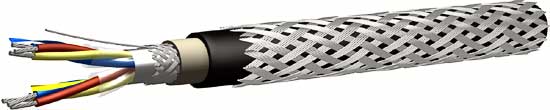

Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250КГнг(A)-LS Nx3xS , Спецкабель® СКАБ 250КГнг(A)-HF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250КГнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250КГнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 250КГнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250КГнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250КГнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 250КГнг (A)-LS), П1б.8.1.2.1 (СКАБ 250КГнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 10,2 | 14,8 | 15,0 | 16,1 | 17,5 | 18,8 | 19,3 | 20,8 | 24,1 | 24,8 | 26,0 | 28,0 | 30,9 | 34,2 |
| 0,75 | 10,5 | 15,2 | 15,5 | 16,6 | 18,0 | 19,4 | 19,9 | 21,4 | 24,8 | 25,5 | 26,8 | 28,8 | 31,8 | 35,2 |
| 1,0 | 10,9 | 16,1 | 16,3 | 17,5 | 19,1 | 20,6 | 21,8 | 22,9 | 26,4 | 27,9 | 29,1 | 30,9 | 34,0 | 37,6 |
| 1,5 | 11,6 | 17,5 | 17,7 | 19,2 | 21,5 | 23,3 | 23,9 | 25,0 | 30,0 | 30,9 | 32,4 | 34,2 | 37,6 | 43,4 |
| 2,5 | 12,8 | 19,6 | 19,9 | 22,2 | 24,3 | 26,3 | 27,7 | 29,0 | 34,0 | 35,0 | 36,8 | 38,7 | 44,9 | 49,7 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 133,3 | 217,2 | 252,1 | 298,1 | 344,9 | 391,8 | 432,7 | 504,4 | 612,7 | 686,3 | 770,7 | 892,5 | 1077,6 | 1257,5 |
| 0,75 | 140,0 | 228,1 | 264,7 | 313,0 | 362,1 | 411,4 | 454,3 | 529,6 | 643,3 | 720,6 | 809,2 | 937,1 | 1131,5 | 1320,4 |
| 1,0 | 153,8 | 255,3 | 300,4 | 358,9 | 419,2 | 481,8 | 561,7 | 621,1 | 753,2 | 895,8 | 1001,3 | 1123,6 | 1342,0 | 1571,1 |
| 1,5 | 178,1 | 306,8 | 369,6 | 448,1 | 559,5 | 641,7 | 713,1 | 792,6 | 1025,4 | 1159,3 | 1302,7 | 1448,8 | 1742,8 | 2259,2 |
| 2,5 | 225,0 | 396,9 | 492,1 | 635,1 | 756,9 | 875,4 | 1018,0 | 1129,9 | 1398,8 | 1604,8 | 1816,0 | 2030,4 | 2696,6 | 3164,3 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные парной скрутки |
