Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250Кнг(A)-FRLS Nx2xS , Спецкабель® СКАБ 250Кнг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 250КУнг(C)-FRHF-ХЛ Nx2xS
Производитель —
Оценка (средняя 5)
Конструкция

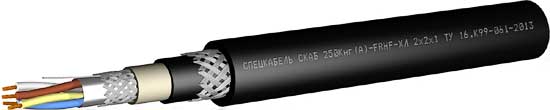

Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250Кнг(A)-FRLS Nx2xS , Спецкабель® СКАБ 250Кнг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 250КУнг(C)-FRHF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КУнг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250Кнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250Кнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250Кнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250Кнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250Кнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | ||||||||
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 | |||||||
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 | |||||||
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 | |||||||
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 | |||||||
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 | |||||||
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 | |||||||
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) | |||||||
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 15,0 | 20,2 | 20,3 | 21,6 | 23,1 | 26,3 | 26,9 | 27,9 | 33,2 | 33,9 | 35,5 | 37,0 | 40,0 | 43,6 |
| 0,75 | 15,5 | 20,8 | 20,9 | 22,2 | 23,8 | 27,1 | 27,7 | 28,7 | 34,2 | 34,9 | 36,6 | 38,1 | 41,2 | 44,9 |
| 1,0 | 16,0 | 21,4 | 21,7 | 23,1 | 26,6 | 28,2 | 28,8 | 30,0 | 35,6 | 36,8 | 38,2 | 39,8 | 43,2 | 48,9 |
| 1,5 | 16,6 | 22,9 | 23,1 | 26,4 | 28,2 | 30,1 | 30,8 | 33,8 | 38,4 | 39,3 | 41,0 | 42,8 | 48,2 | 53,7 |
| 2,5 | 18,3 | 27,2 | 27,6 | 29,3 | 31,5 | 35,4 | 36,2 | 37,8 | 42,8 | 44,0 | 47,5 | 50,7 | 54,9 | 62,1 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 243,0 | 367,1 | 398,4 | 447,2 | 500,5 | 648,6 | 687,4 | 735,1 | 983,0 | 1056,3 | 1160,4 | 1249,4 | 1430,6 | 1635,2 |
| 0,75 | 255,1 | 385,5 | 418,3 | 469,6 | 525,5 | 681,0 | 721,8 | 771,9 | 1032,2 | 1109,1 | 1218,4 | 1311,9 | 1502,1 | 1717,0 |
| 1,0 | 268,0 | 416,3 | 452,1 | 513,8 | 673,1 | 748,3 | 793,2 | 855,1 | 1140,5 | 1241,7 | 1351,0 | 1459,9 | 1680,9 | 2098,6 |
| 1,5 | 295,7 | 468,4 | 516,6 | 685,7 | 776,1 | 867,7 | 926,0 | 1120,7 | 1348,3 | 1467,2 | 1599,9 | 1738,0 | 2192,7 | 2659,5 |
| 2,5 | 350,9 | 660,7 | 733,4 | 840,9 | 961,1 | 1204,6 | 1289,6 | 1413,8 | 1691,7 | 1852,4 | 2207,1 | 2553,0 | 2961,9 | 3665,4 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250Кнг (A)-FRLS | СКАБ 250Кнг (A)-FRHF-ХЛ | СКАБ 250КУнг©-FRHF-ХЛ | СКАБ 250Кнг (A)-FRLS | СКАБ 250Кнг (A)-FRHF-ХЛ | СКАБ 250КУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
Купить Спецкабель® СКАБ 250Кнг(A)-FRLS Nx2xS , Спецкабель® СКАБ 250Кнг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 250КУнг(C)-FRHF-ХЛ Nx2xS в регионе Ярославль.
