Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250Кнг(A)-FRLS NxS , Спецкабель® СКАБ 250Кнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250КУнг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 4)

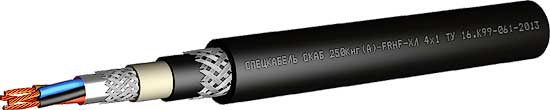

Конструкция
Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250Кнг(A)-FRLS NxS , Спецкабель® СКАБ 250Кнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250КУнг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250КУнг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250Кнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250Кнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250КУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250Кнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250Кнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250Кнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250КУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 16,1 | 17,0 | 17,8 | 18,1 | 18,7 | 20,7 | 21,1 | 21,8 | 23,5 | 28,0 | 28,4 | 29,2 | 32,6 |
| 0,75 | 16,6 | 17,5 | 18,3 | 18,6 | 19,3 | 21,3 | 21,7 | 22,5 | 24,2 | 28,8 | 29,3 | 30,1 | 33,6 |
| 1,0 | 17,2 | 18,1 | 19,1 | 19,4 | 20,0 | 22,1 | 22,7 | 23,4 | 27,0 | 30,1 | 30,6 | 31,4 | 35,0 |
| 1,5 | 18,0 | 19,1 | 20,1 | 20,4 | 21,1 | 23,5 | 24,0 | 26,8 | 28,7 | 34,0 | 34,5 | 35,4 | 37,7 |
| 2,5 | 19,3 | 20,4 | 21,5 | 22,0 | 22,9 | 27,3 | 28,0 | 28,9 | 31,4 | 38,4 | 39,0 | 40,1 | 42,3 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 291,8 | 321,4 | 348,9 | 366,1 | 391,3 | 455,1 | 488,0 | 529,2 | 622,1 | 840,7 | 887,0 | 940,6 | 1181,3 |
| 0,75 | 306,4 | 337,5 | 366,3 | 384,4 | 410,9 | 477,9 | 512,4 | 555,7 | 653,2 | 882,7 | 931,3 | 987,6 | 1240,4 |
| 1,0 | 330,2 | 363,2 | 396,9 | 420,0 | 449,7 | 523,0 | 566,6 | 616,6 | 831,7 | 985,9 | 1044,5 | 1111,2 | 1393,9 |
| 1,5 | 369,2 | 411,8 | 453,5 | 483,5 | 519,0 | 612,3 | 665,9 | 825,2 | 985,5 | 1300,2 | 1379,7 | 1474,7 | 1705,8 |
| 2,5 | 439,4 | 497,1 | 552,7 | 595,3 | 644,3 | 866,7 | 946,1 | 1035,9 | 1254,8 | 1782,1 | 1897,7 | 2031,2 | 2333,0 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250Кнг (A)-FRLS | СКАБ 250Кнг (A)-FRHF-ХЛ | СКАБ 250КУнг©-FRHF-ХЛ | СКАБ 250Кнг (A)-FRLS | СКАБ 250Кнг (A)-FRHF-ХЛ | СКАБ 250КУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели пучковой скрутки |
