Универсальные для нефтехимии и энергетики СКАБ

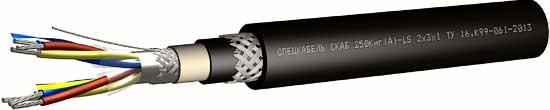

Спецкабель® СКАБ 250Кнг(A)-LS Nx3xS , Спецкабель® СКАБ 250Кнг(A)-HF-ХЛ Nx3xS
Производитель —
Оценка (средняя 4)
Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250Кнг(A)-LS Nx3xS , Спецкабель® СКАБ 250Кнг(A)-HF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-HF-ХЛ).Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250Кнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250Кнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250Кнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 250Кнг (A)-LS), П1б.8.1.2.1 (СКАБ 250Кнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 14,6 | 19,0 | 19,3 | 20,4 | 21,7 | 23,2 | 23,6 | 26,2 | 29,5 | 30,1 | 31,4 | 34,4 | 37,4 | 40,7 |
| 0,75 | 15,0 | 19,6 | 19,9 | 21,0 | 22,4 | 23,9 | 24,3 | 27,0 | 30,4 | 31,0 | 32,3 | 35,4 | 38,5 | 41,9 |
| 1,0 | 15,3 | 20,5 | 20,6 | 21,9 | 23,5 | 25,0 | 27,3 | 28,4 | 31,9 | 34,5 | 35,8 | 37,6 | 40,6 | 44,2 |
| 1,5 | 16,2 | 21,9 | 22,1 | 23,5 | 27,1 | 28,8 | 29,5 | 30,6 | 36,7 | 37,6 | 39,1 | 40,7 | 44,2 | 51,1 |
| 2,5 | 17,3 | 24,0 | 24,3 | 27,8 | 29,9 | 31,8 | 34,4 | 35,6 | 40,7 | 41,7 | 43,5 | 45,4 | 52,7 | 57,5 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 241,3 | 365,2 | 401,6 | 457,6 | 516,4 | 575,2 | 620,1 | 762,0 | 905,2 | 986,4 | 1083,7 | 1301,3 | 1525,8 | 1747,6 |
| 0,75 | 253,4 | 383,5 | 421,7 | 480,5 | 542,2 | 604,0 | 651,1 | 800,1 | 950,5 | 1035,7 | 1137,9 | 1366,4 | 1602,1 | 1835,0 |
| 1,0 | 271,2 | 418,2 | 465,1 | 535,0 | 609,0 | 685,2 | 835,5 | 906,3 | 1078,2 | 1312,7 | 1436,1 | 1581,6 | 1841,0 | 2117,9 |
| 1,5 | 302,5 | 483,1 | 547,9 | 639,2 | 831,5 | 933,0 | 1010,9 | 1103,3 | 1472,5 | 1618,0 | 1781,5 | 1950,0 | 2290,4 | 2996,7 |
| 2,5 | 359,4 | 592,1 | 689,7 | 914,7 | 1059,1 | 1200,3 | 1433,5 | 1563,5 | 1899,7 | 2119,2 | 2354,1 | 2594,8 | 3459,1 | 4001,0 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | СКАБ 250КГ нг (A)-LS | СКАБ 250КГ нг (A)-HF-ХЛ | |
| 10 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели симметричные парной скрутки |
