Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250Кнг(A)-LS NxS , Спецкабель® СКАБ 250Кнг(A)-HF-ХЛ NxS
Производитель —
Оценка (средняя 5)
Конструкция

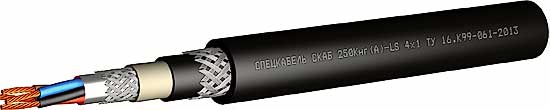

Многопроволочные медные жилы сечением от 0,5 до 2,5 мм 2 с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250Кнг(A)-LS NxS , Спецкабель® СКАБ 250Кнг(A)-HF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм2 с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. Защитный шланг из ПВХ пластиката пониженной пожароопасности (СКАБ 250Кнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250Кнг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250Кнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250Кнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250Кнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. Допускается прокладка в грунтах категории I-III. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 250Кнг (A)-LS), П1б.8.1.2.1 (СКАБ 250Кнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 15,1 | 15,8 | 16,5 | 16,8 | 17,2 | 18,9 | 19,3 | 19,8 | 21,3 | 23,6 | 24,0 | 26,3 | 27,7 |
| 0,75 | 15,6 | 16,3 | 17,0 | 17,3 | 17,7 | 19,5 | 19,9 | 20,4 | 21,9 | 24,3 | 24,7 | 27,1 | 28,5 |
| 1,0 | 16,1 | 16,9 | 17,6 | 17,9 | 18,4 | 20,3 | 20,6 | 21,3 | 23,0 | 27,3 | 27,8 | 28,5 | 30,0 |
| 1,5 | 16,9 | 17,7 | 18,6 | 19,0 | 19,6 | 21,7 | 22,1 | 22,9 | 24,7 | 29,5 | 29,9 | 30,7 | 32,4 |
| 2,5 | 18,1 | 19,2 | 20,2 | 20,5 | 21,2 | 23,8 | 24,2 | 27,0 | 29,0 | 34,4 | 34,8 | 35,7 | 38,1 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 262,3 | 285,7 | 310,1 | 326,6 | 347,6 | 402,9 | 433,0 | 466,3 | 549,5 | 650,1 | 692,1 | 828,3 | 937,9 |
| 0,75 | 275,4 | 300,0 | 325,6 | 342,9 | 365,0 | 423,0 | 454,7 | 489,6 | 577,0 | 682,6 | 726,7 | 869,7 | 984,8 |
| 1,0 | 296,5 | 326,6 | 357,4 | 378,7 | 403,5 | 468,9 | 507,5 | 551,5 | 653,8 | 878,6 | 934,5 | 993,9 | 1133,2 |
| 1,5 | 336,5 | 374,5 | 414,1 | 439,8 | 473,1 | 555,8 | 606,9 | 662,4 | 800,5 | 1066,8 | 1141,7 | 1220,7 | 1405,7 |
| 2,5 | 408,2 | 461,2 | 512,7 | 552,3 | 597,5 | 711,3 | 783,4 | 959,1 | 1162,4 | 1523,4 | 1630,2 | 1747,8 | 2041,2 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250К нг (A)-LS | СКАБ 250К нг (A)-HF-ХЛ | СКАБ 250К нг (A)-LS | СКАБ 250К нг (A)-HF-ХЛ |
|
| 10 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель бронированный |
| Группа кабелей | Кабели пучковой скрутки |
