Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250нг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx2эxS, Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx2эxS
Производитель —
Оценка (средняя 3)

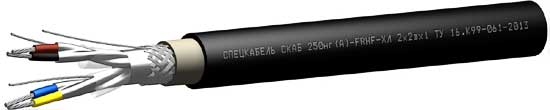

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-FRLS Nx2эxS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx2эxS, Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx2эxS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | ||
| 0,5 | 14,4 | 14,7 | 15,9 | 17,5 | 19,7 | 20,3 | 21,3 | 25,6 | 26,4 | 28,0 | 29,6 | 32,7 | 36,3 | |
| 0,75 | 15,1 | 15,4 | 16,7 | 18,4 | 20,7 | 21,3 | 22,4 | 26,9 | 27,7 | 29,4 | 31,1 | 34,3 | 38,1 | |
| 1,0 | 16,0 | 16,3 | 17,6 | 19,4 | 21,8 | 22,5 | 23,6 | 28,5 | 29,6 | 31,1 | 32,8 | 36,3 | 41,2 | |
| 1,5 | 17,3 | 17,5 | 19,2 | 21,8 | 23,7 | 24,5 | 25,7 | 31,3 | 32,2 | 33,9 | 35,7 | 40,3 | 44,9 | |
| 2,5 | 19,3 | 20,4 | 22,3 | 24,5 | 27,4 | 28,1 | 29,8 | 35,1 | 36,2 | 38,9 | 41,0 | 45,4 | 51,7 | |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | ||
| 0,5 | 146,7 | 174,4 | 210,2 | 248,2 | 314,2 | 344,9 | 381,2 | 502,7 | 563,1 | 639,6 | 707,8 | 845,3 | 991,3 | |
| 0,75 | 154,0 | 183,1 | 220,7 | 260,6 | 329,9 | 362,1 | 400,3 | 527,8 | 591,3 | 671,6 | 743,2 | 887,6 | 1040,9 | |
| 1,0 | 173,3 | 208,8 | 253,9 | 300,3 | 379,8 | 418,8 | 462,9 | 608,1 | 699,0 | 783,0 | 869,0 | 1042,1 | 1285,8 | |
| 1,5 | 208,4 | 256,7 | 314,8 | 406,9 | 471,5 | 523,6 | 581,5 | 775,7 | 879,2 | 990,3 | 1103,3 | 1390,2 | 1636,0 | |
| 2,5 | 268,4 | 369,4 | 456,0 | 544,8 | 673,6 | 750,5 | 851,0 | 1045,3 | 1196,1 | 1412,5 | 1577,5 | 1909,6 | 2356,8 | |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250Унг©-FRHF-ХЛ | СКАБ 250нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
