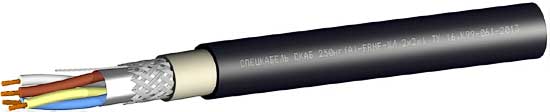

Спецкабель® СКАБ 250нг(A)-FRLS Nx2xS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx2xS
Оценка (средняя 5)
Конструкция Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-FRLS Nx2xS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx2xS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx2xS
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг )-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250нг )-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250Унг©-FRHF-ХЛ).
Условия эксплуатации
Кабели СКАБ 250нг )-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг )-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250нг )-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина.
Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250Унг©-FRHF-ХЛ)
Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». Сертификат Таможенного Союза СЕРТПРОМБЕЗОПАСНОСТЬ ГАЗПРОМСЕРТ
Электрические параметры Номинальное сечение жил S, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км 40,7 26,0 22,3 14,3 7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км 100 100 100 100 100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ 150 150 150 150 150
Волновое сопротивление на частоте 31,25 кГц, Ом 80±20 80±20 80±20 80±20 80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн 1 1 1 1 1
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом 25 25 25 40 60
Рабочее напряжение постоянное (переменное), не более, В 375 (250) 375 (250) 375 (250) 375 (250) 375 (250)
Массогабаритные и эксплуатационные параметры
Максимальный наружный диаметр кабелей, DН, не более, мм
Ном. сеч. жил,
мм2
Число пар
1 2 3 4 5 6 7 8 10 12 14 16 20 24
0,5 9,2 14,3 14,4 15,8 17,2 19,5 19,9 20,9 25,2 26,0 27,6 29,0 32,0 35,6
0,75 9,7 15,0 15,1 16,6 18,1 20,5 20,9 21,9 26,5 27,3 29,0 30,5 33,6 37,4
1,0 10,1 15,8 16,0 17,4 19,8 21,6 22,2 23,3 28,0 29,1 30,6 32,2 35,6 40,3
1,5 10,8 17,2 17,4 19,6 21,6 23,5 24,2 26,1 30,8 31,7 33,4 35,2 39,8 44,1
2,5 12,6 20,6 20,8 22,7 24,8 27,7 28,5 30,2 35,3 36,3 39,1 41,2 45,5 51,7
Расчетная масса 1 км кабелей, кг/км
Ном. сеч. жил,
мм2
Число пар
1 2 3 4 5 6 7 8 10 12 14 16 20 24
0,5 82,4 142,5 168,1 201,7 236,5 298,8 327,2 360,0 473,8 529,8 606,8 670,4 798,9 935,3
0,75 86,5 149,6 176,5 211,8 248,3 313,7 343,6 378,0 497,5 556,3 637,1 703,9 838,8 982,1
1,0 95,0 167,3 200,4 242,5 314,0 361,0 397,4 438,7 575,1 656,9 735,1 814,9 975,9 1203,4
1,5 112,4 201,0 246,1 329,3 388,8 448,3 497,1 588,0 734,2 830,9 934,8 1040,7 1309,8 1539,9
2,5 143,2 288,3 356,8 437,3 520,9 643,1 715,5 809,9 992,8 1134,4 1338,6 1493,7 1805,7 2226,9
Мин. радиус изгиба кабелей,
мм
Диапазон допустимых температур окруж. среды,
°С
Срок службы кабелей, не менее,
лет
СКАБ 250
нг (A)-FRLS
СКАБ 250
нг (A)-FRHF-ХЛ
СКАБ 250
Унг©-FRHF-ХЛ
СКАБ 250
нг (A)-FRLS
СКАБ 250
нг (A)-FRHF-ХЛ
СКАБ 250
Унг©-FRHF-ХЛ
5 x DН – 15 ÷ 50
при монтаже
и
– 50 ÷ 70
при эксплуатации
– 15 ÷ 50
при монтаже
и
– 60 ÷ 90
при эксплуатации
– 30 ÷ 50
при монтаже
и
– 70 ÷ 125
при эксплуатации
30 40 50
Применение кабеля универсальные для нефтехимии и энергетики СКАБ
Требования пожарной безопасности огнестойкий (…нг (A)-FR…)
Конструкция токопроводящей жилы кабеля гибкая многопроволочная
Защита от электромагнитных помех с общим экраном
Дополнительные условия кабель в морозостойком исполнении
Группа кабелей Кабели симметричные парной скрутки
