Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250нг(A)-FRLS Nx3xS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx3xS
Производитель —
Оценка (средняя 5)

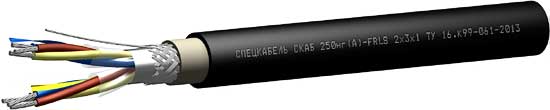

Конструкция
Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-FRLS Nx3xS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ Nx3xS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | ||||||||
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 | |||||||
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 | |||||||
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 150 | 150 | 150 | 150 | 150 | |||||||
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) | |||||||
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 9,6 | 15,1 | 15,3 | 16,7 | 18,9 | 20,6 | 21,2 | 22,3 | 26,8 | 27,8 | 29,2 | 30,8 | 34,0 | 38,5 |
| 0,75 | 10,1 | 15,9 | 16,1 | 17,5 | 19,8 | 21,6 | 22,3 | 23,4 | 28,1 | 29,2 | 30,7 | 32,3 | 35,7 | 40,4 |
| 1,0 | 10,6 | 16,7 | 16,9 | 18,5 | 21,0 | 22,8 | 23,5 | 24,7 | 30,0 | 31,0 | 32,4 | 34,2 | 38,5 | 42,9 |
| 1,5 | 11,4 | 18,1 | 18,5 | 20,8 | 22,8 | 24,9 | 26,4 | 27,6 | 32,7 | 33,7 | 35,5 | 38,1 | 42,5 | 47,0 |
| 2,5 | 12,5 | 21,0 | 21,3 | 23,3 | 26,4 | 29,0 | 29,7 | 31,3 | 36,9 | 38,6 | 40,7 | 42,9 | 48,0 | 54,2 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 97,4 | 172,3 | 210,8 | 256,6 | 331,0 | 381,1 | 423,1 | 468,8 | 611,5 | 702,1 | 789,2 | 877,9 | 1056,6 | 1298,8 |
| 0,75 | 102,3 | 180,9 | 221,3 | 269,4 | 347,6 | 400,2 | 444,3 | 492,2 | 642,1 | 737,2 | 828,7 | 921,8 | 1109,4 | 1363,7 |
| 1,0 | 114,9 | 205,9 | 254,9 | 312,9 | 403,8 | 466,7 | 519,3 | 577,0 | 763,4 | 867,6 | 978,7 | 1091,6 | 1373,4 | 1619,7 |
| 1,5 | 137,8 | 251,4 | 318,4 | 424,8 | 508,3 | 590,7 | 698,7 | 777,3 | 971,1 | 1112,0 | 1260,6 | 1465,2 | 1794,0 | 2095,1 |
| 2,5 | 178,5 | 362,2 | 462,5 | 576,7 | 731,4 | 865,4 | 971,1 | 1084,8 | 1336,4 | 1598,4 | 1817,5 | 2039,5 | 2510,3 | 3049,9 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250 нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250Унг©-FRHF-ХЛ | СКАБ 250нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
