Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250нг(A)-FRLS NxS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 4)
Конструкция

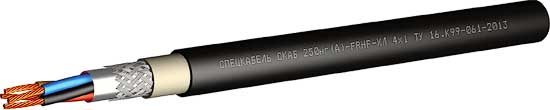

Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-FRLS NxS , Спецкабель® СКАБ 250нг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 250Унг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 250нг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 250Унг©-FRHF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250нг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 250Унг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 250нг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 250нг (A)-FRLS), П1б.1.1.2.1 (СКАБ 250нг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 250Унг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 10,3 | 11,2 | 12,1 | 12,3 | 12,9 | 14,9 | 15,2 | 16,0 | 17,7 | 21,2 | 21,6 | 22,3 | 24,6 |
| 0,75 | 10,8 | 11,8 | 12,7 | 12,9 | 13,5 | 15,6 | 16,0 | 16,8 | 18,6 | 22,3 | 22,7 | 23,4 | 25,8 |
| 1,0 | 11,4 | 12,4 | 13,3 | 13,7 | 14,3 | 16,5 | 16,9 | 17,7 | 20,4 | 23,5 | 23,9 | 24,8 | 27,4 |
| 1,5 | 12,2 | 13,3 | 14,4 | 14,7 | 15,4 | 17,9 | 18,4 | 20,0 | 22,2 | 26,4 | 26,8 | 27,7 | 30,1 |
| 2,5 | 13,5 | 14,7 | 15,9 | 16,4 | 17,2 | 20,7 | 21,3 | 22,4 | 24,7 | 29,7 | 30,3 | 31,4 | 33,7 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 114,6 | 132,8 | 150,4 | 164,4 | 180,3 | 218,6 | 246,3 | 276,2 | 348,4 | 459,5 | 499,5 | 542,1 | 677,7 |
| 0,75 | 120,3 | 139,4 | 157,9 | 172,6 | 189,3 | 229,5 | 258,6 | 290,0 | 365,8 | 482,5 | 524,5 | 569,2 | 711,6 |
| 1,0 | 136,4 | 158,4 | 181,2 | 199,1 | 219,7 | 266,4 | 302,0 | 339,3 | 459,9 | 566,6 | 618,0 | 672,4 | 839,4 |
| 1,5 | 165,6 | 194,7 | 223,9 | 248,0 | 275,0 | 336,1 | 383,2 | 461,3 | 587,2 | 763,9 | 834,3 | 908,5 | 1098,5 |
| 2,5 | 218,2 | 259,4 | 300,3 | 335,6 | 374,5 | 489,5 | 559,7 | 633,7 | 816,7 | 1068,8 | 1172,6 | 1281,1 | 1536,2 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 250нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250 Унг©-FRHF-ХЛ | СКАБ 250нг (A)-FRLS | СКАБ 250нг (A)-FRHF-ХЛ | СКАБ 250Унг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели пучковой скрутки |
