Универсальные для нефтехимии и энергетики СКАБ

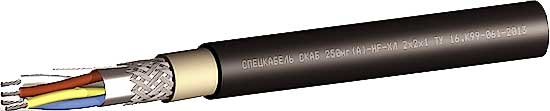

Спецкабель® СКАБ 250нг(A)-LS Nx2xS , Спецкабель® СКАБ 250нг(A)-HF-ХЛ Nx2xS
Производитель —
Оценка (средняя 5)
Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-LS Nx2xS , Спецкабель® СКАБ 250нг(A)-HF-ХЛ Nx2xS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250нг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель СКАБ 250нг (А)-HF-ХЛ эксплуатируется без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 250нг (A)-LS), П1б.8.1.2.1 (СКАБ 250нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 8,3 | 12,5 | 12,8 | 13,8 | 15,1 | 16,4 | 16,8 | 17,7 | 21,3 | 22,0 | 23,1 | 24,3 | 27,8 | 30,7 |
| 0,5 | 8,3 | 12,5 | 12,8 | 13,8 | 15,1 | 16,4 | 16,8 | 17,7 | 21,3 | 22,0 | 23,1 | 24,3 | 27,8 | 30,7 |
| 0,75 | 8,7 | 13,1 | 13,4 | 14,5 | 15,9 | 17,2 | 17,6 | 18,6 | 22,4 | 23,1 | 24,3 | 25,5 | 29,2 | 32,2 |
| 1,0 | 9,1 | 14,0 | 14,3 | 15,4 | 16,9 | 18,4 | 18,8 | 20,5 | 23,8 | 24,6 | 26,6 | 28,2 | 31,2 | 34,5 |
| 1,5 | 9,9 | 15,4 | 15,5 | 16,9 | 18,6 | 20,9 | 21,5 | 22,6 | 27,2 | 28,0 | 29,6 | 31,3 | 34,5 | 39,1 |
| 2,5 | 11,7 | 18,1 | 18,4 | 20,0 | 21,8 | 24,5 | 25,2 | 26,5 | 31,9 | 33,0 | 34,5 | 36,4 | 41,1 | 45,9 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 71,6 | 123,4 | 146,2 | 175,6 | 206,1 | 236,6 | 261,2 | 288,8 | 382,4 | 431,0 | 485,0 | 538,7 | 697,7 | 819,1 |
| 0,75 | 75,2 | 129,6 | 153,5 | 184,4 | 216,4 | 248,4 | 274,3 | 303,2 | 401,5 | 452,6 | 509,2 | 565,6 | 732,6 | 860,1 |
| 1,0 | 83,9 | 146,9 | 176,9 | 214,5 | 253,3 | 293,0 | 325,1 | 388,9 | 475,0 | 538,6 | 643,5 | 727,6 | 874,1 | 1026,7 |
| 1,5 | 100,5 | 179,8 | 221,6 | 272,2 | 324,0 | 404,8 | 449,7 | 499,2 | 651,6 | 740,4 | 846,6 | 945,2 | 1140,3 | 1399,3 |
| 2,5 | 131,0 | 237,9 | 302,1 | 374,9 | 450,0 | 558,5 | 625,5 | 698,0 | 918,4 | 1051,4 | 1191,8 | 1334,2 | 1677,0 | 2007,1 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
