Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 250нг(A)-LS Nx3xS, Спецкабель® СКАБ 250нг(A)-HF-ХЛ Nx3xS
Производитель —
Оценка (средняя 4)
Конструкция

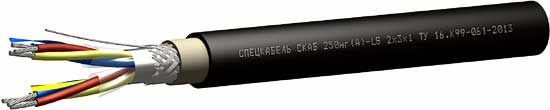

Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-LS Nx3xS, Спецкабель® СКАБ 250нг(A)-HF-ХЛ Nx3xS
| Конструкция |
|---|
| Тройки с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты с контактным проводником и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 250нг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 250нг (А)-HF-ХЛ). |
| Условия эксплуатации |
| Кабели СКАБ 250нг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе.Допускается эксплуатация кабелей СКАБ 250нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 –П1б.8.2.2.2 (СКАБ 250нг (A)-LS), П1б.8.1.2.1 (СКАБ 250нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость троек, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 8,7 | 13,2 | 13,4 | 14,6 | 15,9 | 17,4 | 17,8 | 19,4 | 22,6 | 23,3 | 24,4 | 26,4 | 29,5 | 32,6 |
| 0,75 | 9,1 | 13,9 | 14,1 | 15,3 | 16,7 | 18,3 | 18,7 | 20,4 | 23,7 | 24,5 | 25,6 | 27,7 | 31,0 | 34,2 |
| 1,0 | 9,6 | 14,8 | 15,0 | 16,4 | 17,9 | 19,4 | 20,7 | 21,6 | 25,3 | 26,8 | 28,2 | 30,0 | 33,1 | 36,6 |
| 1,5 | 10,4 | 16,3 | 16,5 | 18,0 | 20,5 | 22,3 | 22,8 | 23,9 | 29,1 | 29,8 | 31,5 | 33,2 | 36,6 | 41,5 |
| 2,5 | 11,6 | 18,4 | 18,7 | 21,0 | 23,2 | 25,3 | 26,7 | 28,0 | 33,2 | 34,2 | 36,0 | 38,0 | 43,2 | 48,0 |
| Расчетная масса 1 км кабелей, кг/км | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число троек | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 86,3 | 149,7 | 183,9 | 224,3 | 266,3 | 308,3 | 344,9 | 410,6 | 502,7 | 573,5 | 648,6 | 761,5 | 933,5 | 1099,2 |
| 0,75 | 90,6 | 157,2 | 193,1 | 235,5 | 279,6 | 323,7 | 362,1 | 431,1 | 527,8 | 602,2 | 681,0 | 799,6 | 980,2 | 1154,2 |
| 1,0 | 101,3 | 181,5 | 225,9 | 278,0 | 332,8 | 386,8 | 462,0 | 513,9 | 630,9 | 762,5 | 862,1 | 976,5 | 1181,0 | 1393,9 |
| 1,5 | 124,1 | 226,2 | 288,2 | 358,8 | 460,7 | 536,1 | 601,5 | 671,8 | 882,4 | 1012,3 | 1149,0 | 1287,5 | 1565,7 | 1911,9 |
| 2,5 | 164,0 | 305,9 | 400,1 | 533,7 | 643,6 | 753,5 | 890,2 | 996,3 | 1243,6 | 1439,0 | 1642,2 | 1847,6 | 2345,4 | 2778,7 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели симметричные парной скрутки |
