Универсальные для нефтехимии и энергетики СКАБ

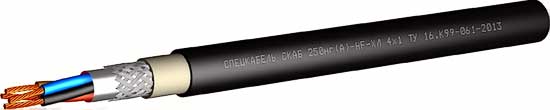

Спецкабель® СКАБ 250нг(A)-LS NxS , Спецкабель® СКАБ 250нг(A)-HF-ХЛ NxS
Производитель —
Оценка (средняя 5)
Конструкция
Кабели СКАБ 250нг (А )-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А )-HF-ХЛ эксплуатируются без защиты от солнечного...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 250нг(A)-LS NxS , Спецкабель® СКАБ 250нг(A)-HF-ХЛ NxS
| Конструкция |
|---|
| Кабели СКАБ 250нг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 250нг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 250нг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 –П1б.8.2.2.2 (СКАБ 250нг (A)-LS), П1б.8.1.2.1 (СКАБ 250нг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | ||||||||||||||||
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36.7 | 24,8 | 18,2 | 12,2 | 7,56 | |||||||||||||||
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 | |||||||||||||||
| Рабочее напряжение постоянное (переменное), не более, В | 375 (250) | 375 (250) | 375 (250) | 375 (250) | 375 (250) | |||||||||||||||
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 9,3 | 10,0 | 10,8 | 11,0 | 11,4 | 13,1 | 13,4 | 14,0 | 15,5 | 17,8 | 18,1 | 19,5 | 20,8 |
| 0,75 | 9,3 | 10,0 | 10,8 | 11,0 | 11,4 | 13,1 | 13,4 | 14,0 | 15,5 | 17,8 | 18,1 | 19,5 | 20,8 |
| 1,0 | 9,7 | 10,5 | 11,3 | 11,5 | 12,1 | 13,9 | 14,2 | 14,9 | 16,5 | 19,7 | 20,0 | 20,7 | 22,3 |
| 1,5 | 10,5 | 11,4 | 12,3 | 12,7 | 13,2 | 15,2 | 15,7 | 16,4 | 18,1 | 21,7 | 22,2 | 22,8 | 24,6 |
| 2,5 | 11,8 | 12,8 | 13,8 | 14,1 | 14,9 | 17,2 | 17,7 | 19,3 | 21,3 | 25,4 | 25,9 | 26,8 | 29,0 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 99,9 | 115,1 | 131,2 | 143,6 | 157,5 | 191,1 | 215,7 | 241,5 | 305,9 | 377,3 | 412,4 | 476,0 | 565,0 |
| 0,75 | 104,9 | 120,9 | 137,8 | 150,8 | 165,4 | 200,7 | 226,5 | 253,6 | 321,2 | 396,2 | 433,0 | 499,8 | 593,2 |
| 1,0 | 119,9 | 140,0 | 160,1 | 176,2 | 194,8 | 236,7 | 268,7 | 302,3 | 385,0 | 505,0 | 551,5 | 600,5 | 715,9 |
| 1,5 | 149,5 | 175,6 | 202,5 | 224,7 | 249,4 | 304,9 | 348,3 | 394,1 | 507,2 | 661,8 | 726,1 | 793,2 | 951,1 |
| 2,5 | 200,3 | 239,0 | 277,5 | 310,7 | 347,0 | 426,8 | 492,1 | 588,1 | 759,8 | 980,9 | 1078,5 | 1180,0 | 1434,0 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | СКАБ 250нг (A)-LS | СКАБ 250нг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | кабель в морозостойком исполнении |
| Группа кабелей | Кабели пучковой скрутки |
