Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660КГнг(A)-FRLS NxS , Спецкабель® СКАБ 660КГнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660КГУнг(C)-FRHF-ХЛ NxS
Производитель —
Оценка (средняя 4)
Конструкция

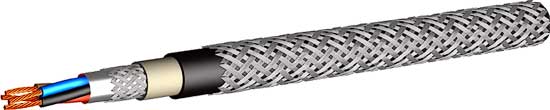

Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660КГнг(A)-FRLS NxS , Спецкабель® СКАБ 660КГнг(A)-FRHF-ХЛ NxS , Спецкабель® СКАБ 660КГУнг(C)-FRHF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из огнестойкой кремнийорганической резины, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660КГнг (А)-FRLS), полимерной композиции, не содержащей галогенов (СКАБ 660КГнг (А)-FRHF-ХЛ) или безгалогенного термопластичного полиуретана (СКАБ 660КГУнг©-FRHF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 660КГнг (А)-FRLS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660КГнг (А)-FRHF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Кабели СКАБ 660КГУнг©-FRHF-ХЛ могут эксплуатироваться в химически агрессивных средах. Допускается эксплуатация кабелей СКАБ 660КГнг (А)-FRHF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.1.2.2.2 (СКАБ 660КГнг (A)-FRLS), П1б.1.1.2.1 (СКАБ 660КГнг (A)-FRHF-ХЛ), П3.1.1.2.1 (СКАБ 660КГУнг©-FRHF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 по нераспространению горения при групповой прокладке (категория А или С). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 12,5 | 13,7 | 14,7 | 15,0 | 15,7 | 18,1 | 19,3 | 20,2 | 22,2 | 26,0 | 26,5 | 27,7 | 29,8 |
| 0,75 | 14,5 | 15,6 | 16,6 | 17,0 | 17,7 | 20,2 | 21,3 | 22,4 | 24,4 | 28,4 | 28,8 | 30,1 | 32,1 |
| 1,0 | 15,0 | 16,2 | 17,3 | 17,6 | 18,4 | 21,7 | 22,2 | 23,3 | 25,5 | 29,6 | 30,5 | 31,4 | 33,7 |
| 1,5 | 15,8 | 17,1 | 18,3 | 18,6 | 19,6 | 23,1 | 23,7 | 24,8 | 27,6 | 31,9 | 32,5 | 33,6 | 36,2 |
| 2,5 | 17,1 | 18,4 | 19,9 | 20,3 | 21,9 | 25,1 | 25,9 | 27,3 | 30,4 | 36,2 | 36,8 | 37,9 | 41,3 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 214,0 | 243,8 | 270,8 | 290,2 | 318,1 | 379,5 | 443,6 | 490,6 | 596,2 | 744,0 | 798,5 | 871,9 | 1013,5 |
| 0,75 | 224,7 | 256,0 | 284,3 | 304,7 | 334,0 | 398,5 | 465,8 | 515,1 | 626,0 | 781,2 | 838,4 | 915,5 | 1064,2 |
| 1,0 | 246,5 | 278,6 | 325,1 | 339,7 | 368,8 | 476,0 | 524,2 | 573,6 | 706,7 | 878,3 | 960,2 | 1034,1 | 1207,9 |
| 1,5 | 280,8 | 322,7 | 363,4 | 396,3 | 432,7 | 552,2 | 612,6 | 682,7 | 868,3 | 1075,1 | 1162,6 | 1262,9 | 1484,6 |
| 2,5 | 344,8 | 401,3 | 455,3 | 501,2 | 578,8 | 703,0 | 787,7 | 897,1 | 1138,9 | 1508,4 | 1632,9 | 1771,7 | 2137,6 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||||
|---|---|---|---|---|---|---|
| СКАБ 660КГнг (A)-FRLS | СКАБ 660КГнг (A)-FRHF-ХЛ | СКАБ 660КГУнг©-FRHF-ХЛ | СКАБ 660КГнг (A)-FRLS | СКАБ 660КГнг (A)-FRHF-ХЛ | СКАБ 660КГУнг©-FRHF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
– 30 ÷ 50 при монтаже и – 70 ÷ 125 при эксплуатации |
30 | 40 | 50 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | огнестойкий (…нг (A)-FR…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели пучковой скрутки |
