Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660КГнг(A)-LS Nx2эxS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ Nx2эxS
Производитель —
Оценка (средняя 5)

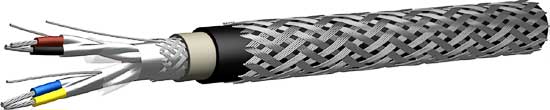

Конструкция
Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660КГнг(A)-LS Nx2эxS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ Nx2эxS
| Конструкция |
|---|
| Пары с многопроволочными медными лужеными жилами сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в индивидуальном экране из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки; общий экран из алюмолавсановой ленты с контактным проводником из медной лужёной проволоки и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660КГнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660КГнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 660КГнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660КГнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660КГнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 660КГнг (A)-LS), П1б.8.1.2.1 (СКАБ 660КГнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | 200 | 200 | 200 | 200 |
| Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | 80±20 | 80±20 | 80±20 | 80±20 |
| Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | 1 | 1 | 1 | 1 |
| Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | |||||||||||||
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 20,9 | 21,2 | 22,5 | 24,1 | 27,0 | 27,6 | 28,6 | 32,9 | 33,7 | 35,3 | 36,8 | 40,0 | 43,6 |
| 1,0 | 21,7 | 22,0 | 23,4 | 25,1 | 28,1 | 28,7 | 29,8 | 34,4 | 35,5 | 37,0 | 38,5 | 41,9 | 47,2 |
| 1,5 | 23,1 | 23,3 | 24,9 | 28,1 | 29,9 | 30,6 | 31,8 | 37,1 | 38,0 | 39,6 | 41,4 | 46,5 | 51,9 |
| 2,5 | 25,0 | 26,7 | 28,4 | 30,6 | 33,4 | 34,0 | 35,7 | 40,7 | 41,8 | 45,0 | 47,0 | 51,3 | 58,2 |
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число пар | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 253,9 | 290,0 | 336,3 | 386,4 | 468,1 | 505,3 | 554,6 | 685,8 | 762,1 | 854,6 | 944,0 | 1113,1 | 1293,2 |
| 1,0 | 281,1 | 322,6 | 377,3 | 435,0 | 524,8 | 569,3 | 625,6 | 779,8 | 880,8 | 982,8 | 1081,9 | 1281,9 | 1549,7 |
| 1,5 | 325,9 | 378,3 | 447,3 | 554,6 | 636,2 | 694,7 | 762,3 | 970,0 | 1083,8 | 1208,8 | 1336,7 | 1649,2 | 2092,5 |
| 2,5 | 403,4 | 508,9 | 608,8 | 712,8 | 836,0 | 919,8 | 1037,4 | 1263,5 | 1426,4 | 1654,8 | 1836,8 | 2203,4 | 2831,7 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с индивидуальной экранировкой пар (троек) |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели симметричные с экранированными парами и тройками |
