Универсальные для нефтехимии и энергетики СКАБ
Спецкабель® СКАБ 660КГнг(A)-LS NxS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ NxS
Производитель —
Оценка (средняя 5)

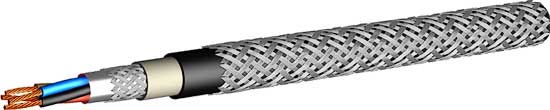

Конструкция
Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Спецкабель® СКАБ 660КГнг(A)-LS NxS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ NxS
| Конструкция |
|---|
| Многопроволочные медные жилы сечением от 0,5 до 2,5 мм² с изоляцией из полимерной композиции пониженной пожарной опасности, в экране из алюмолавсановой ленты и в оплётке из медных лужёных проволок плотностью 40%. Оболочка из ПВХ пластиката пониженной пожароопасности (СКАБ 660КГнг (А)-LS) или полимерной композиции, не содержащей галогенов (СКАБ 660КГнг (А)-HF-ХЛ). Броня в виде оплетки из стальных оцинкованных проволок. |
| Условия эксплуатации |
| Кабели СКАБ 660КГнг (А)-LS эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабели СКАБ 660КГнг (А)-HF-ХЛ эксплуатируются без защиты от солнечного излучения на открытом воздухе. Допускается эксплуатация кабелей СКАБ 660КГнг (А)-HF-ХЛ в условиях кратковременных воздействий минерального масла и бензина. Допускается применение во взрывоопасных зонах любого класса по ГОСТ Р 51330.13. Защищены от грызунов. |
| Класс пожарной опасности кабелей по ГОСТ 31565 – 2012 – П1б.8.2.2.2 (СКАБ 660КГнг (A)-LS), П1б.8.1.2.1 (СКАБ 660КГнг (A)-HF-ХЛ) | |
|---|---|
| Соответствуют требованиям ГОСТ 31565-2012 (п.5.3, ПРГП 1б) по нераспространению горения при групповой прокладке (категория А). Имеют сертификат соответствия требованиям Технического Регламента Таможенного Союза «О безопасности низковольтового оборудования» ТР ТС 004/2011. Кабели сертифицированы в системе добровольной сертификации в области промышленной и экологической безопасности «СЕРТПРОМБЕЗОПАСНОСТЬ» и в системе «ГАЗПРОМСЕРТ». |    |
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
|---|---|---|---|---|---|
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 36,7 | 24,8 | 18,2 | 12,2 | 7,56 |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм x км | 100 | 100 | 100 | 100 | 100 |
| Рабочее напряжение постоянное (переменное), не более, В | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) | 1000 (660) |
| Массогабаритные и эксплуатационные параметры | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный наружный диаметр кабелей, DН, не более, мм | ||||||||||||||||||
| Ном. сеч. жил, мм2 | Число жил | |||||||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | ||||||
| 0,5 | 12,4 | 13,3 | 14,1 | 14,4 | 15,0 | 16,9 | 17,4 | 18,1 | 19,8 | 23,2 | 23,6 | 24,3 | 26,0 | |||||
| 0,75 | 12,8 | 13,7 | 14,5 | 14,8 | 15,5 | 17,4 | 17,9 | 18,6 | 20,4 | 23,9 | 24,3 | 25,0 | 26,8 | |||||
| 1,0 | 13,4 | 14,3 | 15,2 | 15,5 | 16,2 | 18,3 | 18,8 | 19,6 | 22,0 | 25,1 | 25,6 | 26,4 | 28,5 | |||||
| 1,5 | 14,2 | 15,2 | 16,3 | 16,6 | 17,3 | 19,8 | 20,2 | 21,7 | 23,8 | 27,5 | 28,0 | 28,9 | 31,3 | |||||
| 2,5 | 15,5 | 16,6 | 17,7 | 18,2 | 19,1 | 22,4 | 23,0 | 24,0 | 26,3 | 30,9 | 31,5 | 32,5 | 34,8 | |||||
| Расчетная масса 1 км кабелей, кг/км | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном. сеч. жил, мм2 | Число жил | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 183,8 | 206,4 | 228,8 | 246,7 | 268,0 | 319,5 | 353,0 | 388,3 | 475,6 | 604,6 | 652,9 | 702,1 | 817,7 |
| 0,75 | 193,0 | 216,7 | 240,2 | 259,0 | 281,4 | 335,5 | 370,6 | 407,7 | 499,4 | 634,8 | 685,5 | 737,2 | 858,6 |
| 1,0 | 211,9 | 240,0 | 269,6 | 292,6 | 316,9 | 377,1 | 419,3 | 465,2 | 599,9 | 731,0 | 792,3 | 854,4 | 1018,5 |
| 1,5 | 246,4 | 282,8 | 320,3 | 347,2 | 380,3 | 457,1 | 511,9 | 596,4 | 742,3 | 923,5 | 1004,6 | 1086,8 | 1296,1 |
| 2,5 | 312,6 | 362,8 | 410,9 | 452,1 | 496,5 | 631,6 | 708,1 | 790,7 | 993,9 | 1254,0 | 1365,4 | 1483,4 | 1759,7 |
| Мин. радиус изгиба кабелей, мм | Диапазон допустимых температур окруж. среды, °С | Срок службы кабелей, не менее, лет |
||
|---|---|---|---|---|
| СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | СКАБ 660КГнг (A)-LS | СКАБ 660КГнг (A)-HF-ХЛ | |
| 5 x DН | – 15 ÷ 50 при монтаже и – 50 ÷ 70 при эксплуатации |
– 15 ÷ 50 при монтаже и – 60 ÷ 90 при эксплуатации |
30 | 40 |
| Применение кабеля | универсальные для нефтехимии и энергетики СКАБ |
| Требования пожарной безопасности | для групповой прокладки (…нг…) |
| Конструкция токопроводящей жилы кабеля | гибкая многопроволочная |
| Защита от электромагнитных помех | с общим экраном |
| Дополнительные условия | стойкость к агрессивным средам |
| Группа кабелей | Кабели пучковой скрутки |
Купить Спецкабель® СКАБ 660КГнг(A)-LS NxS , Спецкабель® СКАБ 660КГнг(A)-HF-ХЛ NxS в регионе Ярославль.
